لوله کشی سختی گیر رزینی شامل اتصال صحیح مسیر ورودی آب، خروجی آب تصفیهشده، تخلیه و احیای رزین است. این مسیرها باید بر اساس ظرفیت دستگاه، فشار آب، دبی موردنیاز و محل نصب طراحی شوند تا جریان آب بهدرستی کنترل شده و عملیات شستوشو و احیا بدون اختلال انجام شود.
سختی آب زمانی به یک مشکل جدی تبدیل میشود که املاحی مانند کلسیم و منیزیم در تجهیزات حرارتی و تأسیسات تجمع پیدا کنند. تشکیل رسوب در دیگ، مبدل حرارتی، پمپ و خطوط انتقال میتواند هم راندمان سیستم را کاهش دهد و هم هزینه تعمیرات را افزایش دهد. به همین دلیل، سختی گیر رزینی در بسیاری از تأسیسات پیش از تجهیزات حساس نصب میشود.
اما عملکرد مناسب دستگاه فقط به انتخاب ظرفیت یا نوع رزین محدود نیست. اگر لوله کشی سختی گیر رزینی اشتباه اجرا شود، حتی یک دستگاه مناسب نیز نمیتواند عملکرد مورد انتظار را ارائه دهد. جهت جریان، محل اتصالات، مسیر تخلیه و دسترسی برای سرویس باید از ابتدا در طراحی دیده شوند.

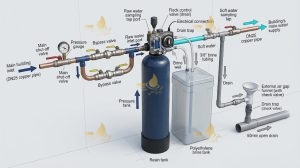

لوله کشی سختی گیر رزینی چگونه انجام میشود؟
ساختار لولهکشی سختیگیر بر پایه چند مسیر اصلی شکل میگیرد: آب خام از مسیر ورودی وارد دستگاه میشود، پس از عبور از بستر رزین از خروجی خارج میشود و در زمان شستوشو و احیا، آب و محلول موردنیاز از مسیرهای اختصاصی عبور کرده و پساب به سمت فاضلاب هدایت میشود. نکته مهم، تشخیص صحیح ورودی و خروجی شیر کنترلی است. جابهجایی این دو مسیر میتواند جهت عبور آب از بستر رزین را مختل کند و باعث افت عملکرد دستگاه شود.
از طرف دیگر، مسیر تخلیه نباید صرفاً به دلیل وجود یک خروجی در نظر گرفته شود. دبی تخلیه، قطر لوله، طول مسیر و نحوه اتصال به فاضلاب روی عملکرد مراحل بکواش و احیا اثر میگذارند. در پروژههای موتورخانهای، همین جزئیات میتوانند تفاوت بین یک نصب استاندارد و یک نصب پر از مشکل را ایجاد کنند.
اجزای مورد نیاز برای لوله کشی سختی گیر رزینی
برای اجرای صحیح سیستم، تنها خود دستگاه کافی نیست. نوع اتصالات و نحوه ارتباط اجزای مختلف نیز باید با ظرفیت و شرایط کاری سختیگیر هماهنگ باشد.
مخزن FRP
مخزن FRP محفظهای است که بستر رزین داخل آن قرار میگیرد و جریان آب برای سختیگیری از میان این بستر عبور میکند. جنس و ابعاد مخزن باید متناسب با حجم رزین، دبی موردنیاز و فشار کاری انتخاب شود. اتصال مخزن به شیر کنترلی نیز اهمیت زیادی دارد. نصب نادرست یا اعمال فشار مکانیکی نامناسب به اتصالات میتواند در زمان بهرهبرداری باعث نشتی یا آسیب به مجموعه شود.
فیلتر رزینی
فیلتر رزینی در واقع بخش اصلی فرآیند کاهش سختی آب است. آب هنگام عبور از رزینهای تبادل یونی، یونهای کلسیم و منیزیم را تا ظرفیت مشخصی از دست میدهد و آب خروجی سختی کمتری خواهد داشت. بنابراین، مسیر لولهکشی باید امکان عبور مناسب آب از کل بستر رزین را فراهم کند. کاهش بیش از حد دبی یا طراحی نامناسب مسیر میتواند تماس موثر آب با رزین را مختل کند. اما برای آشنایی دقیقتر با عملکرد این ماده، مطالعه مطلب رزین سختی گیر میتواند اطلاعات تکمیلی درباره انواع رزین و نحوه عملکرد آن ارائه دهد.
مسیر ورودی و خروجی آب
مسیر ورودی باید از منبع آب به ورودی شیر کنترلی متصل شود و خروجی دستگاه نیز به خط مصرف یا تجهیزات پاییندست برسد. استفاده از شیر قطعووصل در نقاط مناسب، سرویس دستگاه را سادهتر میکند. در سیستمهای حساس، نصب بایپس نیز کاربردی است. بایپس اجازه میدهد هنگام سرویس سختیگیر، جریان آب موقتاً از مسیر دیگری عبور کند؛ البته نحوه اجرای آن باید با ساختار کل تأسیسات هماهنگ باشد.
مسیر تخلیه و احیا
آب حاصل از بکواش و احیای رزین نباید وارد مسیر آب مصرفی شود. برای این بخش، یک مسیر مستقل تا نقطه مناسب تخلیه در نظر گرفته میشود. محلول آبنمک نیز در مرحله احیا از مسیر مشخصی وارد سیستم میشود. بنابراین، اتصال شیلنگ یا لوله مربوط به مکش آبنمک و مسیر تخلیه باید مطابق دستورالعمل شیر کنترلی اجرا شود.
مراحل نصب و لوله کشی سختی گیر رزینی
اجرای لولهکشی بهتر است بعد از مشخص شدن ظرفیت دستگاه، دبی آب و محل قرارگیری آن انجام شود. ترتیب اجرای کار نیز روی کیفیت نهایی تأثیر دارد.
تعیین محل نصب سختی گیر
سطح محل نصب باید تراز، مقاوم و دارای فضای کافی برای سرویس باشد. اطراف دستگاه نباید با تجهیزات دیگر مسدود شود؛ زیرا دسترسی به شیر کنترلی، مخزن و اتصالات برای تعمیرات دورهای ضروری است. همچنین بهتر است سختیگیر تا حد امکان در مسیری نصب شود که فاصله آن با نقطه ورود آب و محل تخلیه منطقی باشد. طول زیاد لولهکشی، تعداد بالای زانوها و مسیرهای پیچیده میتوانند افت فشار ایجاد کنند.
اتصال لوله ورودی و خروجی
در این مرحله، ابتدا جهت جریان مشخص شده و لوله ورودی و خروجی بر اساس علامتهای روی شیر کنترلی متصل میشوند. انتخاب قطر لوله نباید صرفاً بر اساس قطر اتصال خود دستگاه انجام شود؛ دبی موردنیاز سیستم نیز اهمیت دارد. استفاده از اتصالات مناسب و آببندی اصولی از نشتی جلوگیری میکند. در عین حال، بهتر است وزن لولهها روی اتصالات شیر کنترلی یا بدنه دستگاه قرار نگیرد.
اتصال مسیر تخلیه
مسیر تخلیه باید ظرفیت عبور آب موردنیاز در زمان بکواش و احیا را داشته باشد. اگر این مسیر باریک، مسدود یا بیش از حد طولانی باشد، تخلیه بهدرستی انجام نمیشود. به همین دلیل، پیش از اجرای نهایی باید مسیر فاضلاب و ارتفاع محل تخلیه بررسی شود. در صورت وجود اختلاف ارتفاع قابل توجه، شرایط فشار و محدودیتهای شیر کنترلی نیز باید در طراحی لحاظ شود.
بررسی اتصالات و تست سیستم
پس از تکمیل اتصالات، سیستم ابتدا از نظر نشتی بررسی میشود. سپس شیر کنترلی در حالتهای مختلف قرار میگیرد تا عبور آب، بکواش، مکش محلول احیا و تخلیه کنترل شود. باز کردن ناگهانی جریان با فشار بالا نیز توصیه نمیشود. راهاندازی تدریجی امکان بررسی نشتی و عملکرد اتصالات را پیش از ورود سیستم به شرایط کاری عادی فراهم میکند.

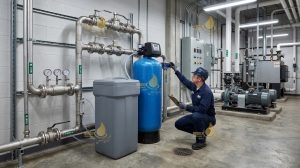

لوله کشی سختی گیر در موتورخانه چه نکاتی دارد؟
در نصب سختی گیر موتورخانه، موضوع فقط اتصال چند لوله به دستگاه نیست. دبی مصرفی ساختمان یا مجموعه، فشار شبکه، ظرفیت تجهیزات حرارتی و فضای موجود در موتورخانه باید همزمان بررسی شوند. برای مثال، اگر سختیگیر پیش از یک بویلر یا مبدل حرارتی قرار گرفته باشد، دبی آب موردنیاز تجهیز باید با ظرفیت دستگاه هماهنگ باشد. انتخاب سختیگیر کوچک برای خطی با مصرف بالا باعث میشود ظرفیت رزین سریعتر به پایان برسد و دفعات احیا افزایش پیدا کند.
از سوی دیگر، بهتر است قبل و بعد از دستگاه امکان قطع جریان وجود داشته باشد. وجود بایپس نیز در بسیاری از تأسیسات باعث میشود هنگام سرویس، کل خط آبرسانی از مدار خارج نشود. در موتورخانههای شلوغ، مسیر لولهها باید طوری طراحی شود که وزن آنها روی دستگاه منتقل نشود و فضای کافی برای باز کردن شیر کنترلی و سرویس مخزن وجود داشته باشد. این نکته ساده، در تعمیرات بعدی اهمیت زیادی پیدا میکند.

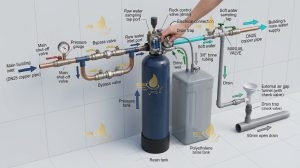

لوله کشی سختی گیر رزینی نیمه اتوماتیک
در سختی گیر رزینی نیمه اتوماتیک بخشی از فرآیند توسط اپراتور کنترل میشود. بنابراین لولهکشی باید علاوه بر مسیر عادی تصفیه، امکان اجرای مراحل شستوشو و احیای رزین را نیز فراهم کند. در چنین سیستمی، اپراتور معمولاً با تغییر وضعیت شیرها، مراحل مختلف را کنترل میکند. به همین دلیل، شناسایی واضح مسیرها و نصب صحیح شیرهای قطعووصل اهمیت بیشتری دارد. اگر اتصالات بدون توجه به ترتیب عملکرد شیر اجرا شوند، احتمال خطا هنگام بکواش یا احیا افزایش پیدا میکند.
تفاوت اصلی این مدل با سیستمهای تماماتوماتیک در نحوه کنترل فرآیند است، نه در اصل نیاز به مسیر ورودی، خروجی و تخلیه. بنابراین طراحی لولهکشی باید بر اساس شیر مورد استفاده و دستورالعمل همان تجهیز انجام شود. برای بررسی تفاوت این مدل با سایر گزینهها میتوانید به صفحه سختی گیر رزینی نیمه اتوماتیک مراجعه کنید.
اشتباهات رایج در لوله کشی سختی گیر رزینی
یکی از خطاهای متداول، جابهجا کردن ورودی و خروجی شیر است. این اشتباه ممکن است در نگاه اول فقط یک ایراد ساده در نصب باشد، اما میتواند عملکرد بستر رزین و چرخه شستوشو را مختل کند. اشتباه دیگر، انتخاب قطر نامناسب برای لوله تخلیه است. تخلیه ضعیف میتواند مراحل بکواش و احیا را ناقص کند و در طول زمان روی کیفیت عملکرد رزین اثر بگذارد.
گاهی نیز لولهها بدون تکیهگاه مناسب به دستگاه متصل میشوند. وزن لولههای طولانی، بهخصوص در مسیرهای فلزی، میتواند به اتصالات فشار وارد کند و احتمال نشتی را بالا ببرد. نادیده گرفتن فضای سرویس نیز خطای رایجی است. دستگاهی که در محل نامناسب نصب شده باشد، ممکن است در زمان تعمیر نیازمند باز کردن چندین خط یا جابهجایی تجهیزات اطراف شود. در نهایت، راهاندازی بدون تست نشتی و بررسی تمام حالتهای شیر کنترلی میتواند ایرادهای نصب را پنهان کند. تست اولیه هزینه و زمان کمی دارد، اما از بسیاری از مشکلات زمان بهرهبرداری جلوگیری میکند.
جمعبندی
اگر سختیگیر قرار است در یک خط با مصرف و دبی مشخص نصب شود، ابتدا باید ظرفیت دستگاه و شرایط جریان تعیین شود و بعد سراغ طراحی لولهکشی بروید. برای موتورخانههای دارای تجهیزات حرارتی حساس، مسیر تخلیه، بایپس و دسترسی تعمیراتی اهمیت بیشتری پیدا میکند.
در مقابل، برای سختی گیر رزینی نیمه اتوماتیک باید علاوه بر مسیر اصلی آب، نحوه کنترل دستی مراحل احیا و بکواش نیز در طراحی لحاظ شود. بنابراین بهترین لولهکشی، الزاماً پیچیدهترین آن نیست؛ مسیری است که با کمترین افت فشار، امکان سرویس آسان و اجرای صحیح تمام چرخههای کاری دستگاه را فراهم کند.
