PH متر تابلویی

توضیحات

در بسیاری از خطوط تولید صنعتی، کنترل دقیق پارامترهای شیمیایی نقش تعیین کننده‌ای در کیفیت محصول و ایمنی فرآیند دارد. یکی از مهم‌ترین این پارامترها، میزان اسیدی یا بازی بودن سیال است که با دستگاه پی اچ متر اندازه گیری می‌شود.

 PH  متر تابلویی چیست؟

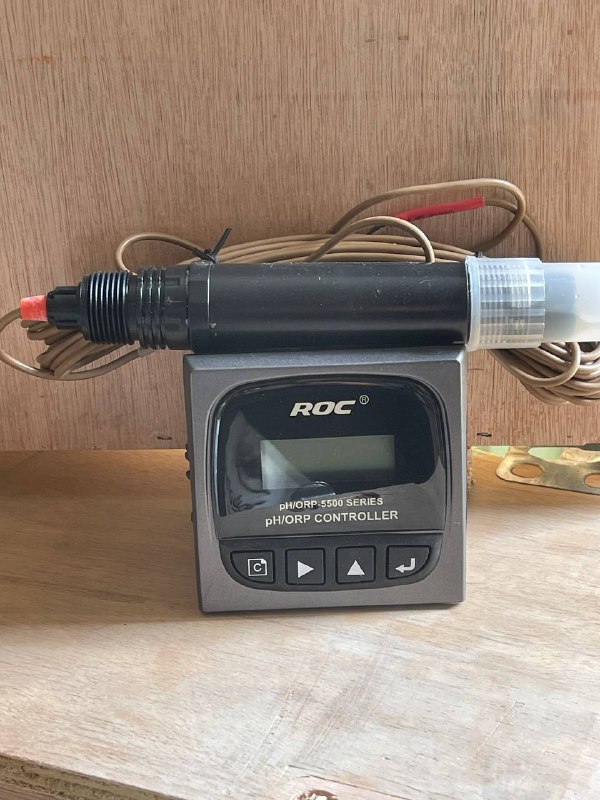

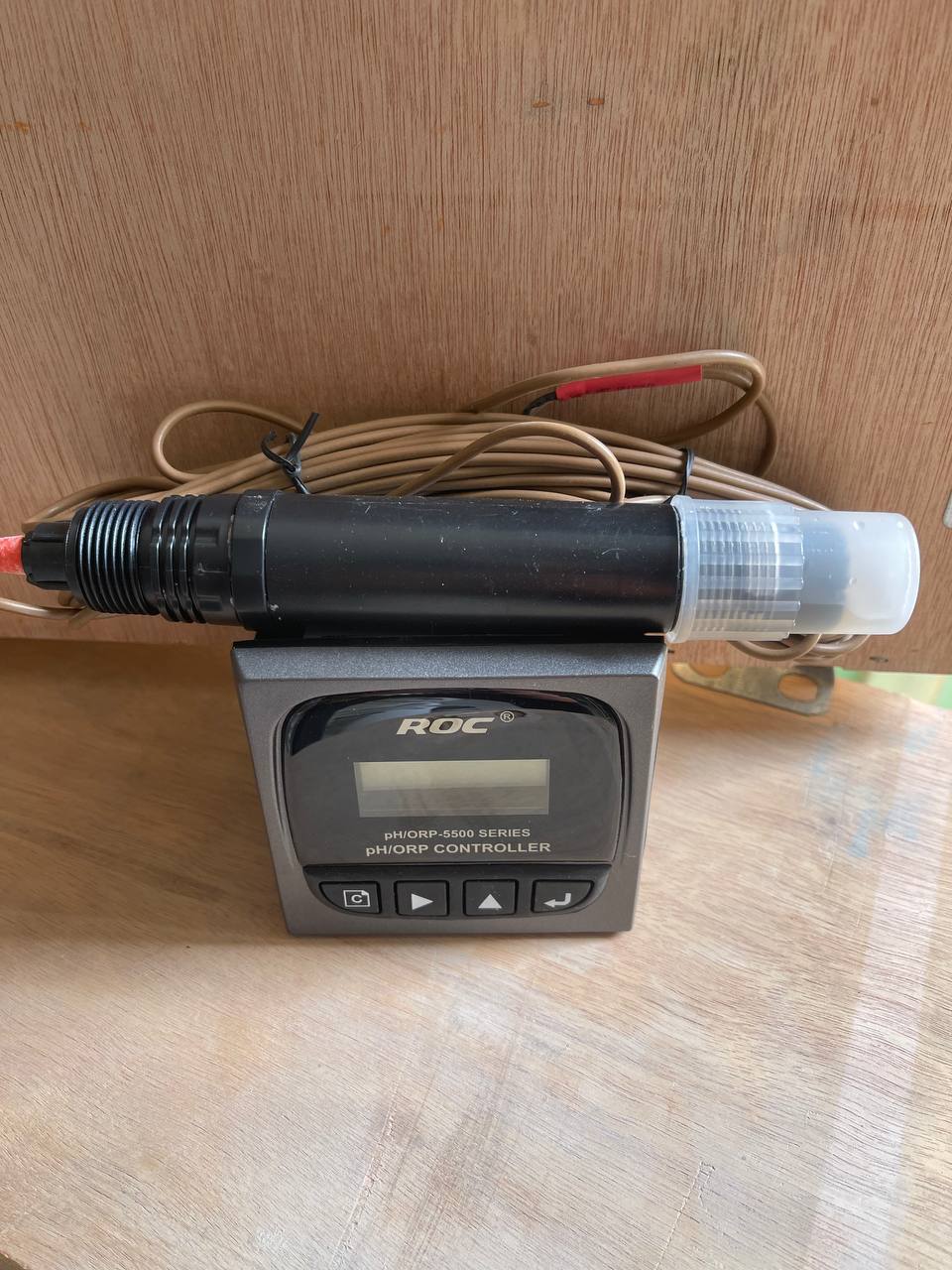

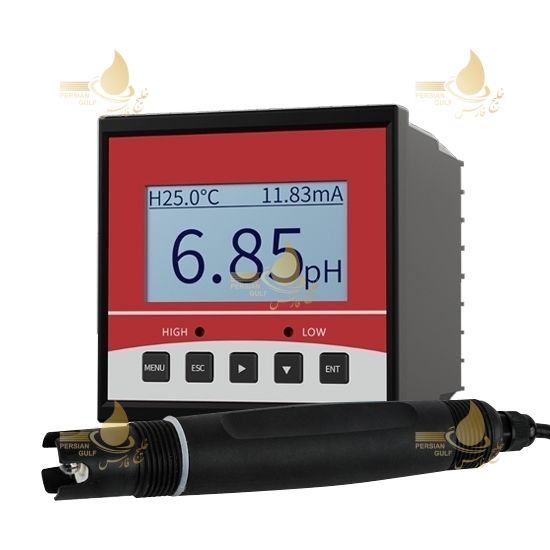

Ph  متر تابلویی نوعی Ph متر صنعتی است که به صورت ثابت داخل تابلو برق یا تابلو کنترل نصب می‌شود و مقدار pH سیال را به شکل پیوسته نمایش می‌دهد. این تجهیز بخشی از سیستم ابزار دقیق بوده و در کنار PLC  و تجهیزات مانیتورینگ قرار می‌گیرد تا وضعیت فرآیند به صورت لحظه‌ای قابل مشاهده باشد.

برخلاف مدل‌های رومیزی و پرتابل که بیشتر کاربرد آزمایشگاهی یا سیار دارند، ph  متر تابلویی برای نصب دائم در خطوط فرآیندی طراحی شده و علاوه بر دقت، بر پایداری و قابلیت اتصال به سیستم‌های کنترلی تمرکز دارد. دستگاه معمولا با ابعاد استاندارد DIN روی درب تابلو نصب شده و الکترود ph متر از طریق کابل به آن متصل می‌شود.

اصول اندازه گیری pH — چگونه کار می کند؟

اساس کار هر Ph meter اندازه‌گیری اختلاف پتانسیل بین الکترود حساس به یون هیدروژن و الکترود مرجع است. این ولتاژ متناسب با غلظت یون هیدروژن بوده و به عددی در بازه صفر تا چهارده pH تبدیل می‌شود؛ صفر اسیدی، هفت خنثی و چهارده بازی است.

Ph  متر تابلویی مقدار را روی نمایشگر نشان داده و از طریق خروجی 4 تا 20 میلی آمپر به PLC ارسال می‌کند. از آنجا که دما بر رفتار الکترود اثر می‌گذارد، اغلب مدل‌های Ph متر صنعتی مجهز به جبران دمای خودکار هستند تا خطای اندازه‌گیری در شرایط متغیر صنعتی کاهش یابد.

کاربردهای pH متر تابلویی در صنعت

اهمیت استفاده از ph متر تابلویی زمانی مشخص می‌شود که بدانیم بسیاری از واکنش‌های شیمیایی و فرآیندهای تصفیه وابسته به کنترل دقیق pH هستند. کوچک‌ترین انحراف می‌تواند منجر به افت کیفیت، خوردگی تجهیزات یا حتی توقف خط تولید شود.

تصفیه آب و فاضلاب

در سیستم‌ تصفیه آب و فاضلاب، کنترل اسیدی یا بازی بودن آب خام، پساب خروجی و جریان‌های برگشتی اهمیت حیاتی دارد. اگر pH از محدوده مجاز خارج شود، کارایی مواد منعقدکننده کاهش یافته و استانداردهای زیست محیطی رعایت نخواهد شد. ph متر تابلویی در این کاربرد به صورت آنلاین و مداوم وضعیت را پایش کرده و در صورت نیاز از طریق رله های کنترلی، تزریق اسید یا باز را تنظیم می‌کند.

صنایع غذایی و نوشیدنی

در صنایع غذایی، کنترل pH بخشی از سیستم تضمین کیفیت است. در فرآیندهای شستشو، تولید نوشیدنی‌ها و برخی محصولات تخمیری، عدد pH باید در بازه مشخصی باقی بماند. استفاده از دستگاه پی اچ متر تابلویی امکان نظارت دائمی و ثبت داده‌ها را فراهم می‌کند و به کاهش خطای انسانی کمک می‌کند.

شیمی و پتروشیمی

در صنایع شیمیایی و پتروشیمی، کنترل pH برای جلوگیری از خوردگی خطوط لوله، مخازن و مبدل‌های حرارتی ضروری است. بسیاری از واکنش‌ها تنها در محدوده مشخصی از pH به درستی انجام می‌شوند. در چنین شرایطی دقت و پایداری Ph متر صنعتی نه تنها به کیفیت محصول بلکه به ایمنی کل مجموعه وابسته است.

ویژگی های مهم یک pH متر تابلویی

اولین ویژگی مهم، دقت و رزولوشن اندازه‌گیری است. در مدل های صنعتی با کیفیت، دقتی در حدود ±0.01 تا ±0.02 pH ارائه می‌شود که برای اغلب کاربردهای حساس کافی است.

نمایشگر و رابط کاربری نیز اهمیت زیادی دارد. نمایشگرهای خوانا با نور پس زمینه مناسب باعث می‌شوند اپراتور حتی در محیط‌های کم نور نیز مقدار pH و دما را به صورت همزمان مشاهده کند. برخی مدل ها امکان تنظیم پارامترها از طریق کلیدهای پنل جلو را فراهم می‌کنند که کاربری دستگاه را ساده‌تر می سازد.

از نظر ارتباطی، وجود خروجی آنالوگ 4 تا 20 میلی آمپر برای اتصال به سیستم کنترل ضروری است. همچنین پشتیبانی از پروتکل‌هایی مانند RS-485 یا MODBUS در پروژه‌های مدرن که به شبکه‌های صنعتی متصل هستند اهمیت ویژه‌ای دارد. این قابلیت‌ها باعث می‌شود قیمت ph متر آنلاین با توجه به امکانات ارتباطی آن متغیر باشد.

در بسیاری از کاربردها، تنظیم آلارم‌های بالا و پایین نیز مورد نیاز است. رله‌های داخلی دستگاه می‌توانند در صورت عبور مقدار از حد مجاز، هشدار دهند یا فرمان قطع و وصل تجهیزات را صادر کنند. جبران دمای خودکار نیز همان‌طور که گفته شد، از الزامات یک Ph متر صنعتی دقیق محسوب می‌شود.

نحوه انتخاب pH متر تابلویی مناسب

اگر هدف صرفا نمایش مقدار باشد، یک مدل ساده با خروجی استاندارد کافی است. اما در صورتی که دستگاه بخشی از حلقه کنترل فرآیند باشد، باید به قابلیت‌های ارتباطی با SCADA و PLC توجه ویژه داشت.

محدوده و دقت مورد نیاز نیز تعیین کننده است. در برخی کاربردهای کلینیکی یا آزمایشگاهی، حساسیت بسیار بالا اهمیت دارد، در حالی که در بعضی فرآیندهای صنعتی، پایداری در شرایط سخت محیطی اولویت بالاتری دارد. بنابراین مقایسه انواع ph متر از نظر کلاس حفاظتی، کیفیت الکترود ph متر و امکانات تنظیمی ضروری است.

ابعاد نصب نیز باید با فضای تابلو هماهنگ باشد. بسیاری از مدل ها در اندازه 96 در 96 میلی متر یا یک چهارم DIN  تولید می‌شوند. علاوه بر آن، درجه حفاظت مناسب برای محیط‌های مرطوب یا دارای گرد و غبار اهمیت دارد تا دستگاه در طولانی مدت دچار آسیب نشود.

مراحل نصب و راه اندازی pH متر تابلویی

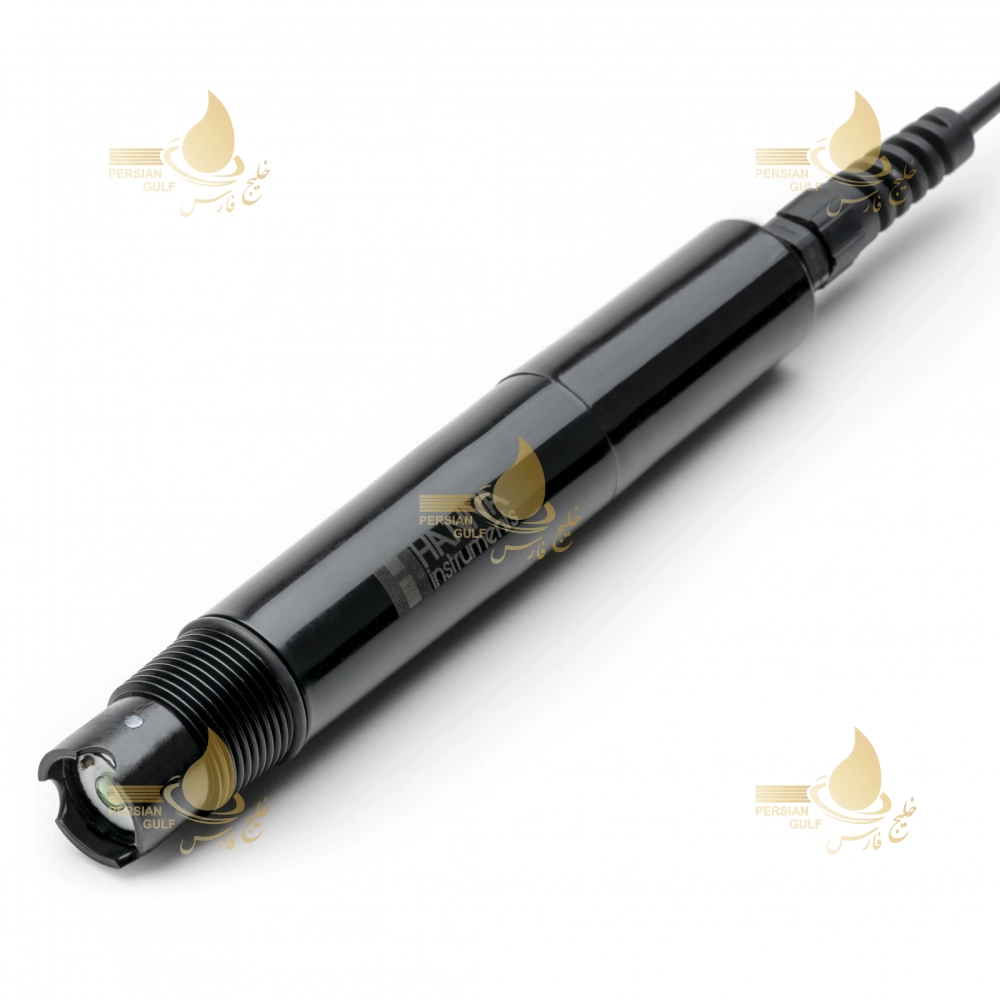

نصب صحیح نقش مهمی در عملکرد پایدار دستگاه دارد. ابتدا باید فضای مناسب روی درب تابلو برای نصب در نظر گرفته شود. سپس الکترود ph متر در محل مناسب فرآیند نصب شده و کابل آن به دستگاه متصل می‌شود. در صورت استفاده از سنسور دما، اتصال آن نیز باید مطابق دستورالعمل انجام شود.

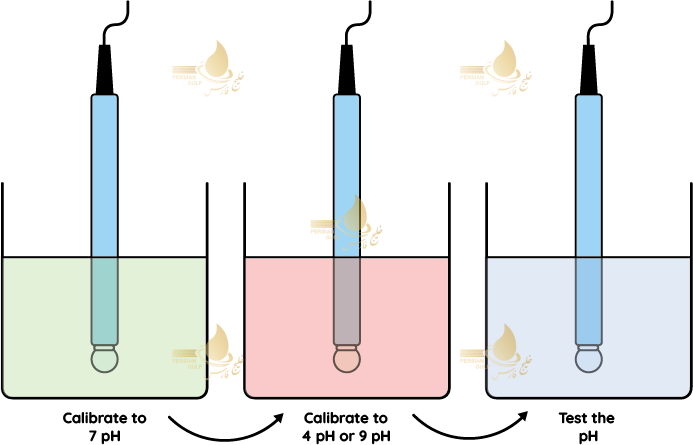

پس از تامین تغذیه مناسب و اتصال خروجی‌ها به سیستم کنترل، مرحله کالیبراسیون اولیه انجام می‌شود. این کار معمولا با استفاده از محلول‌های استاندارد بافر در دو یا سه نقطه صورت می‌گیرد. بدون کالیبراسیون دقیق، حتی بهترین دستگاه پی اچ متر نیز نمی‌تواند نتایج قابل اعتماد ارائه دهد.

نگهداری و کالیبراسیون دوره ای

بسته به حساسیت فرآیند، این کار می‌تواند به صورت ماهانه یا در بازه‌های کوتاه‌تر انجام شود. استفاده از روش دو نقطه یا سه نقطه باعث افزایش اطمینان از صحت شیب الکترود می‌شود.

تمیزکاری منظم الکترود ph متر نیز ضروری است، زیرا رسوبات یا آلودگی‌ها می توانند پاسخ سنسور را کند یا منحرف کنند. همچنین بررسی صحت خروجی‌های آنالوگ و دیجیتال در بازه‌های زمانی مشخص، از بروز خطا در سیستم کنترل جلوگیری می‌کند.

مزایا و محدودیت های pH مترهای تابلویی

از مهم‌ترین مزایا می‌توان به نمایش مستقیم مقدار در تابلو و امکان ارتباط ساده با سیستم‌های اتوماسیون اشاره کرد. این موضوع باعث می‌شود اپراتور در هر لحظه دید دقیقی از وضعیت فرآیند داشته باشد و در صورت نیاز واکنش سریع نشان دهد.

در مقابل، این دستگاه نیاز به نصب ثابت دارد و جابه جایی آن ساده نیست. همچنین عملکرد صحیح آن وابسته به سلامت الکترود است و در صورت عدم نگهداری مناسب، دقت اندازه‌گیری کاهش می‌یابد. بنابراین هنگام بررسی قیمت دستگاه ph سنج دیجیتالی باید علاوه بر هزینه اولیه، هزینه نگهداری و تعویض الکترود را نیز در نظر گرفت.

جمع بندی و توصیه نهایی

Ph  متر تابلویی یکی از تجهیزات کلیدی در سیستم‌های ابزار دقیق صنعتی است که نقش مهمی در کنترل کیفیت و ایمنی فرآیند ایفا می‌کند. انتخاب صحیح دستگاه بر اساس نوع کاربرد، دقت مورد نیاز، امکانات ارتباطی و شرایط محیطی، از بروز مشکلات عملیاتی جلوگیری می‌کند.

توجه به نصب اصولی، کالیبراسیون منظم و نگهداری صحیح الکترود ph متر تضمین می‌کند که دستگاه در طولانی مدت عملکرد پایدار و دقیق داشته باشد. با در نظر گرفتن این نکات، می‌توان از سرمایه گذاری انجام شده بیشترین بهره را برد و کنترل فرآیند را با اطمینان کامل انجام داد.
