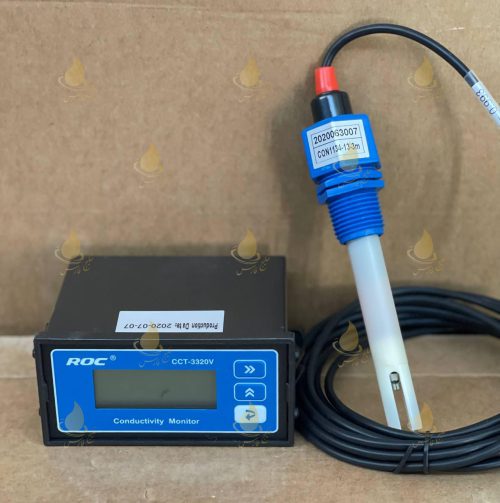

متر تابلویی EC

توضیحات

در بسیاری از فرآیندهای صنعتی و تصفیه آب، کنترل کیفیت آب بدون اندازه‌گیری دقیق هدایت الکتریکی ممکن نیست. ec متر تابلویی به عنوان یک ابزار کنترلی ثابت در تابلو برق، امکان پایش لحظه‌ای و مداوم EC یا TDS را فراهم می‌کند و به اپراتور اجازه می‌دهد بدون وقفه وضعیت فرآیند را زیر نظر داشته باشد.

ec متر تابلویی چیست؟

ec  متر تابلویی دستگاهی برای اندازه گیری هدایت الکتریکی آب است که به صورت ثابت در تابلو کنترل نصب می‌شود و مقدار EC یا TDS را به شکل آنلاین نمایش می‌دهد. برخلاف مدل‌های پرتابل یا رومیزی که بیشتر برای اندازه گیری‌های مقطعی یا آزمایشگاهی استفاده می‌شوند، این مدل برای پایش دائمی در فرآیند طراحی شده است.

این دستگاه علاوه بر EC می‌تواند TDS را نیز بر اساس ضریب تبدیل محاسبه کند. در پاسخ به اینکه دستگاه tds  متر چیست یا دستگاه تی دی اس آب چیست، باید گفت ابزاری برای سنجش کل مواد محلول در آب است که بر مبنای اندازه گیری هدایت الکتریکی عمل می‌کند. در نوع تابلویی، این اندازه گیری به صورت پیوسته و قابل اتصال به سیستم کنترل انجام می‌شود.

این تجهیزات در تصفیه آب، اسمز معکوس، استخرها، کشاورزی گلخانه‌ای و خطوط تولید صنعتی کاربرد دارند و زمانی استفاده می‌شوند که کنترل مداوم کیفیت آب ضروری باشد.

اصول اندازه گیری ec و چرا اهمیت دارد؟

هدایت الکتریکی نشان دهنده توانایی آب در عبور جریان است و با افزایش یون‌های محلول بیشتر می‌شود؛ بنابراین ec شاخصی کاربردی برای برآورد میزان املاح آب است.

دستگاه tds متر با اندازه گیری هدایت، مقدار کل مواد محلول را بر حسب ppm یا mg/L نمایش می‌دهد. به همین دلیل بسیاری از کاربران عباراتی مانند Tds متر تابلویی یا بهترین مارک tds متر را جستجو می‌کنند، در حالی که مبنای عملکرد همان سنجش هدایت است.

واحد اندازه گیری EC معمولا µS/cm یا mS/cm است و رنج دستگاه باید متناسب با کیفیت آب انتخاب شود. از آنجا که دما بر هدایت تاثیر مستقیم دارد، وجود سیستم جبران دمایی ATC در ec متر تابلویی ضروری است تا مقدار اندازه گیری شده به دمای مرجع تصحیح شود و دقت نیز حفظ گردد.

کاربردهای ec متر تابلویی در صنایع

تصفیه آب و فاضلاب

در سیستم‌های تصفیه آب صنعتی، پایش مداوم EC برای کنترل کیفیت خروجی ضروری است. در واحدهای اسمز معکوس، افزایش ناگهانی هدایت می‌تواند نشانه خرابی ممبران باشد. ec متر تابلویی با اتصال به سیستم کنترل مرکزی، این تغییرات را به سرعت گزارش می‌دهد و از ورود آب نامطلوب به مرحله بعد جلوگیری می‌کند.

در تصفیه فاضلاب نیز اندازه گیری هدایت به پایش بار یونی و کنترل فرآیندهای شیمیایی کمک می‌کند و نقش مهمی در حفظ استانداردهای زیست محیطی دارد.

صنایع غذایی و دارویی

در صنایع غذایی و دارویی، خلوص آب اهمیت بالایی دارد و تغییر در میزان املاح می‌تواند کیفیت محصول را تحت تاثیر قرار دهد. سیستم پنلی امکان پایش مداوم و ثبت داده‌ها را فراهم می‌کند و کنترل دقیق هدایت از بروز آلودگی الکترولیتی ناخواسته جلوگیری می‌کند.

کشاورزی هیدروپونیک

در کشت هیدروپونیک، میزان شوری و EC محلول غذایی باید در محدوده مشخصی حفظ شود. تغییر در هدایت به‌طور مستقیم بر رشد گیاه اثر می‌گذارد. نصب ec متر تابلویی در سیستم گردش محلول غذایی، امکان کنترل دائمی و تنظیم دقیق کوددهی را فراهم می‌کند.

آب آشامیدنی و مباحث محیط زیستی

پایش کیفیت آب ورودی به شبکه یا مخازن ذخیره از طریق اندازه گیری هدایت انجام می‌شود. افزایش غیرعادی EC می‌تواند نشان دهنده ورود آلاینده یا تغییر در منبع آب باشد. سیستم تابلویی با هشدارهای کنترلی، اپراتور را از بروز مشکل آگاه می‌کند.

اجزای مهم ec متر تابلویی

سنسور یا  Probe

سنسور شامل الکترودهایی است که در تماس مستقیم با سیال قرار می‌گیرند. جنس الکترودها می‌تواند استیل ضدزنگ، گرافیت یا پلاتین باشد که هر کدام برای شرایط خاصی مناسب‌اند. انتخاب سنسور باید بر اساس محدوده هدایت، دمای کاری و احتمال رسوب گذاری انجام شود. طول کابل و درجه حفاظت بدنه نیز در کاربرد صنعتی اهمیت بسیار زیادی دارد.

نمایشگر و پنل

نمایشگر پنلی مقدار EC یا TDS را به صورت لحظه‌ای نشان می‌دهد. خوانایی ارقام، نور پس زمینه و کیفیت صفحه در محیط‌های صنعتی اهمیت دارد. برخی مدل‌ها امکان تنظیم ضرایب تبدیل و پارامترهای جبران دما را از طریق منو فراهم می‌کنند.

خروجی ها

خروجی 4 تا 20 میلی آمپر رایج‌ترین روش انتقال سیگنال به PLC است و در برابر نویز صنعتی مقاومت بالایی دارد. در برخی مدل‌ها خروجی RS 485 با پروتکل MODBUS نیز برای ارتباط شبکه‌ای و مانیتورینگ از راه دور در نظر گرفته می‌شود.

تنظیمات آلارم و کنترل

وجود رله‌های آلارم بالا و پایین به کاربر اجازه می‌دهد در صورت عبور مقدار هدایت از حد تعیین شده، پمپ یا شیر برقی فعال یا غیرفعال شود. این قابلیت، ec  متر تابلویی را از یک ابزار اندازه گیری ساده به یک تجهیز کنترلی موثر تبدیل می‌کند.

چگونه EC متر تابلویی مناسب انتخاب کنیم؟

محدوده اندازه گیری

رنج اندازه گیری باید متناسب با کاربرد انتخاب شود. برای آب آشامیدنی معمولا محدوده‌های پایین مانند 0 تا 2000 میکروزیمنس مناسب است، در حالی که در کاربردهای صنعتی ممکن است تا 20 میلی زیمنس یا بیشتر نیاز باشد. انتخاب نادرست رنج می‌تواند دقت عملی دستگاه را کاهش دهد.

دقت و رزولوشن

دقت دستگاه معمولا در بازه ±1 تا ±2 درصد بیان می‌شود. برای فرآیندهای حساس، رزولوشن نمایشگر و پایداری سیگنال اهمیت ویژه‌ای دارد. کیفیت طراحی مدار و سنسور در این بخش تعیین کننده است.

قابلیت جبران دما

وجود ATC تضمین می‌کند که تغییرات دمای محیط باعث خطای اندازه گیری نشود. در کاربردهای صنعتی که دمای سیال متغیر است، نبود این قابلیت می‌تواند منجر به تصمیم گیری اشتباه در کنترل فرآیند شود.

نوع خروجی و اتصال

سازگاری با PLC یا سیستم SCADA باید پیش از خرید بررسی شود. همچنین دسترسی آسان برای تست دوره‌ای و کالیبراسیون اهمیت به‌سزایی دارد تا بلکه عملیات نگهداری بدون توقف طولانی انجام شود.

مراحل نصب و راه اندازی ec متر تابلویی

تعیین محل نصب در تابلو کنترل

دستگاه باید در بخشی از تابلو نصب شود که در معرض رطوبت مستقیم یا لرزش شدید نباشد. تهویه مناسب و دسترسی آسان برای اپراتور در تنظیمات ضروری است.

نصب سنسور در خط فرآیندی

سنسور باید در نقطه ای نصب شود که جریان یکنواخت باشد و حباب هوا در اطراف الکترودها تجمع نکند. نصب نادرست می‌تواند باعث قرائت اشتباه شود.

اتصال برق و خروجی به سیستم کنترل

تغذیه دستگاه معمولا 24 VDC  یا 220VAC  است و باید مطابق مشخصات فنی متصل شود. سیم کشی خروجی آنالوگ یا دیجیتال نیز باید با رعایت استانداردهای نویزگیری صورت پذیرد.

کالیبراسیون اولیه

پس از نصب، استفاده از محلول استاندارد برای تنظیم نقطه صفر و span ضروری است تا دستگاه بر اساس شرایط واقعی فرآیند تنظیم شود.

کالیبراسیون و نگهداری دوره ای

کالیبراسیون منظم، تضمین کننده دقت دستگاه است. تمیزکاری دوره‎ای الکترودها برای جلوگیری از رسوب ضروری است. در صورت عدم استفاده طولانی مدت، سنسور باید مطابق دستورالعمل در محلول مناسب نگهداری شود تا خشک نشود و دچار آسیب نگردد.

مزایا و محدودیت های EC متر تابلویی

مهم‌ترین مزیت این تجهیزات، نمایش دائم مقدار هدایت در تابلو و اتصال آسان به سیستم اتوماسیون است که کنترل فرآیند را دقیق‌تر می‌کند. در مقابل، سنسور در معرض رسوب قرار دارد و نیازمند کالیبراسیون و نگهداری دوره‌ای است تا دقت دستگاه حفظ شود.

مشکلات رایج و راه حل ها

نمایش مقادیر غیرمنطقی معمولا ناشی از آلودگی سنسور یا قطعی کابل است. نوسان خروجی می‌تواند به دلیل نویز الکتریکی یا وجود حباب هوا در محل نصب باشد. خطای دمایی اغلب به خرابی سنسور دما مربوط می‌شود. بررسی منظم اتصالات، تمیزکاری دوره‌ای و کالیبراسیون صحیح مهم‌ترین اقدامات اصلاحی هستند.

جمع بندی و توصیه نهایی

ec  متر تابلویی یک ابزار کلیدی برای پایش و کنترل کیفیت آب در محیط‌های صنعتی است. انتخاب صحیح محدوده اندازه گیری، توجه به دقت و قابلیت جبران دما، و سازگاری با سیستم کنترل از مهم‌ترین معیارهای خرید به شمار می‌روند. نصب اصولی و نگهداری منظم نیز تضمین می‌کند که دستگاه در بلندمدت عملکرد دقیق و پایدار داشته باشد. اگر هدف، کنترل مداوم و قابل اعتماد هدایت الکتریکی در یک سیستم فرآیندی است، استفاده از ساختار تابلویی انتخابی حرفه‌ای و کارآمد خواهد بود.
