فلومتر ونتوری یکی از پرکاربردترین ابزارهای اندازه‌گیری دبی در صنایع مختلف است که بر اساس اصل برنولی طراحی شده و با استفاده از اختلاف فشار ناشی از تغییر سطح مقطع لوله، میزان جریان سیال را با دقت بالا محاسبه می‌کند. این نوع فلومتر با طراحی ساده، بدون قطعات متحرک و قابلیت عملکرد در شرایط سخت عملیاتی، به‌ویژه در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب مورد استفاده قرار می‌گیرد. در این مقاله با نحوه عملکرد، اجزای اصلی، مزایا، معایب، نکات نصب و نگهداری فلومتر ونتوری آشنا خواهیم شد و آن را با سایر فلومترها مانند فلومتر اولتراسونیک و فلومتر کوریولیس مقایسه خواهیم کرد.
فلومتر ونتوری چیست؟
فلومتر ونتوری (Venturi Flowmeter) ابزاری است برای اندازه‌گیری دبی جریان سیالات (مایعات یا گازها) که بر پایه اصل برنولی طراحی شده است. این دستگاه با بهره‌گیری از تغییر فشار ناشی از تغییر در سطح مقطع لوله، میزان جریان عبوری را محاسبه می‌کند. فلومتر ونتوری یکی از دقیق‌ترین و کم‌هزینه‌ترین روش‌های اندازه‌گیری جریان در سیستم‌های لوله‌کشی صنعتی به‌شمار می‌رود و به دلیل نبود قطعات متحرک، عمر طولانی و نگهداری آسانی دارد.
اصل کاربرد فلومتر ونتوری

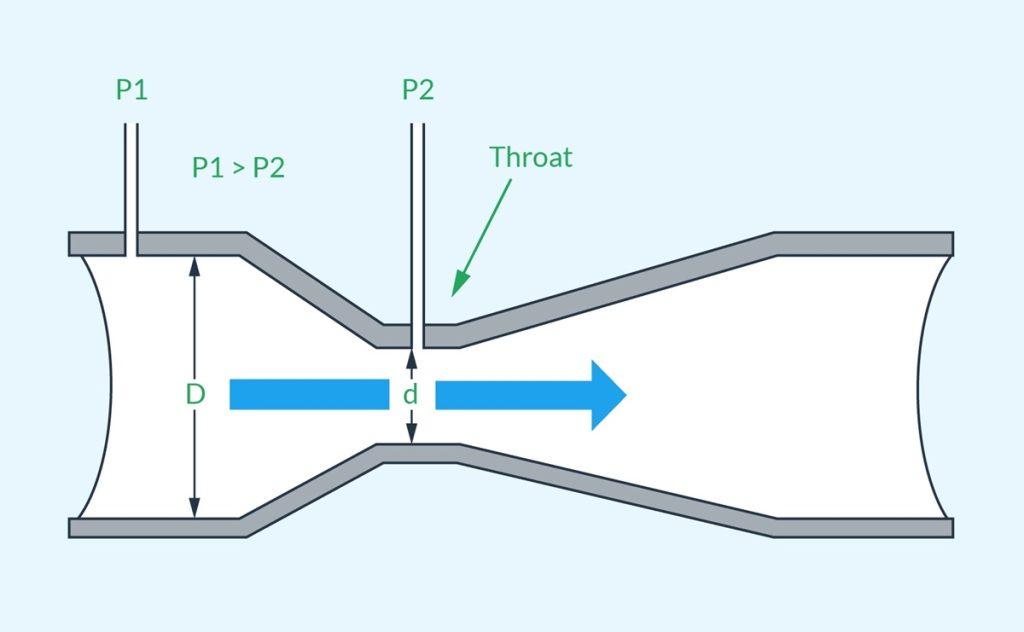

اساس عملکرد فلومتر ونتوری بر پایه رابطه بین سرعت سیال و فشار آن در یک لوله با سطح مقطع متغیر است. در این نوع فلومتر، سیال از یک بخش گلوگاهی باریک عبور می‌کند؛ با کاهش سطح مقطع در این قسمت، سرعت جریان افزایش یافته و به‌تبع آن فشار کاهش می‌یابد. اختلاف فشار بین قسمت ورودی و بخش باریک (گلوگاه) با استفاده از سنسورهای دقیق اندازه‌گیری می‌شود و از این اختلاف فشار برای محاسبه دبی سیال استفاده می‌گردد.
فرم کلی و استاندارد صنعت

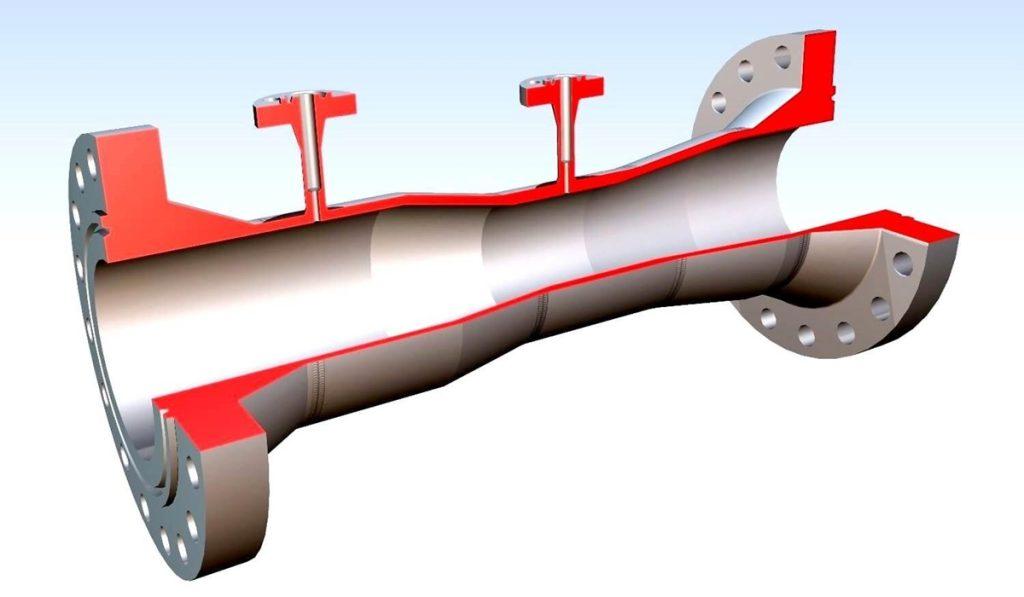

فلومتر ونتوری معمولا از سه بخش اصلی تشکیل شده است: ورودی مخروطی با انبساط تدریجی، بخش باریک (throat) با سطح مقطع ثابت و خروجی مخروطی با افزایش تدریجی سطح مقطع. این طراحی استاندارد صنعتی، موجب کاهش افت فشار دائمی و ایجاد جریان یکنواخت در بخش خروجی می‌شود. بدنه فلومتر معمولا از موادی مانند فولاد ضدزنگ،PVC یا آلیاژهای مقاوم به خوردگی ساخته می‌شود تا با شرایط مختلف فرآیندی مانند دمای بالا، فشار زیاد و سیالات خورنده سازگاری داشته باشد.
فلومتر ونتوری چگونه کار می کند؟
عملکرد فلومتر ونتوری بر پایه معادله برنولی استوار است که بیان می‌کند در یک جریان پایدار و ایده‌آل، مجموع انرژی‌های جنبشی، فشاری و پتانسیل در طول یک مسیر ثابت باقی می‌ماند. زمانی که سیال وارد ناحیه باریک‌تر (گلوگاه) ونتوری می‌شود، به دلیل کاهش سطح مقطع، سرعت آن افزایش یافته و فشار کاهش می‌یابد. بر اساس معادله برنولی، می‌توان با اندازه‌گیری اختلاف فشار و دانستن چگالی سیال، سرعت جریان را محاسبه کرد. در جریان‌های تراکم‌پذیر مانند گازها، تصحیحاتی برای اثرات تغییرات چگالی و دما در نظر گرفته می‌شود تا دقت اندازه‌گیری حفظ شود.
بخش های اصلی فلومتر ونتوری
فلومتر ونتوری از سه جزء اصلی تشکیل شده است که در کنار یکدیگر، بستر فیزیکی لازم برای ایجاد اختلاف فشار و محاسبه دبی را فراهم می‌کنند:
- لوله مقعر (Converging Section): قسمت ورودی با کاهش تدریجی قطر که باعث افزایش سرعت سیال و کاهش فشار می‌شود.
- گلوگاه یا مجرا (Throat): بخش باریک با قطر ثابت که سرعت جریان در آن به حداکثر می‌رسد و فشار به حداقل می‌رسد.

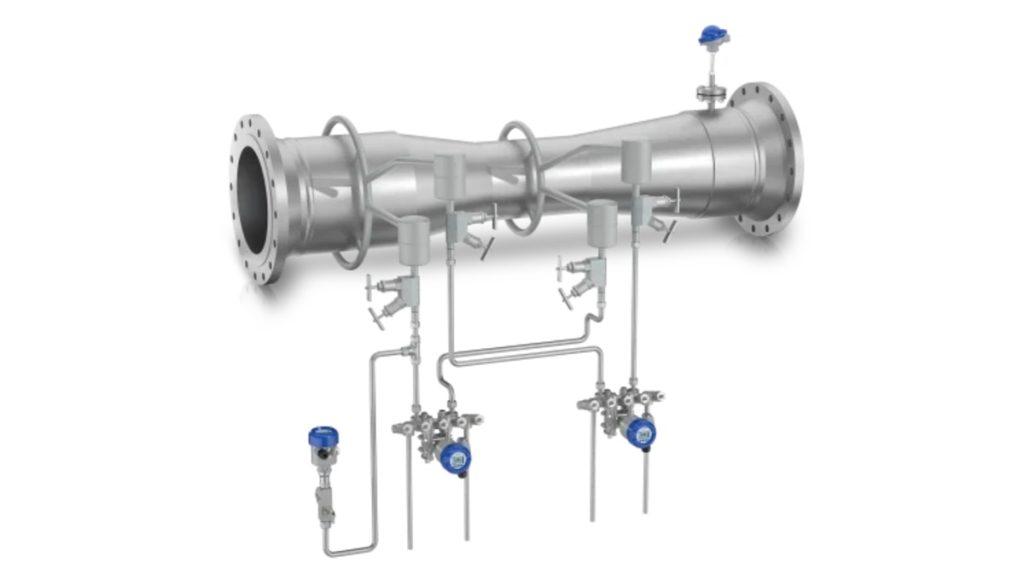

- مانومتر یا سنسور فشار: برای اندازه‌گیری اختلاف فشار بین دو نقطه (قبل از لوله مقعر و داخل گلوگاه) جهت محاسبه دبی جریان استفاده می‌شود.
روند اندازه گیری
وقتی سیال از لوله مقعر عبور می‌کند و وارد گلوگاه می‌شود، سرعت آن افزایش یافته و فشار کاهش پیدا می‌کند. این اختلاف فشار توسط مانومتر یا سنسورهای دقیق اندازه‌گیری می‌شود. با استفاده از رابطه برنولی و معادلات دبی، این اختلاف فشار به میزان جریان حجمی یا جرمی سیال تبدیل می‌شود. نتیجه نهایی، دبی لحظه‌ای یا متوسط جریان عبوری از لوله است که برای کنترل فرآیندهای صنعتی حیاتی است.
مزایا و محدودیت های فلومتر ونتوری
فلومتر ونتوری به‌دلیل طراحی ساده و تکیه بر اصول مکانیکی پایدار، یکی از گزینه‌های محبوب در صنایع نفت، گاز، آب و فاضلاب است. با این حال، محدودیت‌هایی مانند نیاز به فضای زیاد برای نصب و حساسیت به شرایط داخلی لوله، ممکن است کاربرد آن را در برخی پروژه‌ها با چالش همراه کند. بنابراین شناخت دقیق مزایا و معایب این فلومتر برای انتخاب درست بسیار ضروری است.
مزایای فلومتر ونتوری
فلومتر ونتوری در بسیاری از کاربردهای صنعتی به دلیل مزایای متعددش ترجیح داده می‌شود. این دستگاه دقت بالایی دارد و در شرایط سخت فرآیندی نیز عملکرد پایداری ارائه می‌دهد.
- دقت بالا: طراحی اصولی و استفاده از معادلات پایه فیزیکی موجب می‌شود دقت اندازه‌گیری جریان بسیار خوب باشد.
- فاقد قطعات متحرک: نبود اجزای مکانیکی متحرک باعث کاهش احتمال خرابی و کاهش هزینه‌های تعمیر و نگهداری می‌شود.
- قابلیت کار در فشار و دمای بالا: مناسب برای محیط‌هایی با شرایط فرآیندی شدید مانند پالایشگاه‌ها یا صنایع شیمیایی.
- پایداری بلندمدت: به‌دلیل استهلاک پایین، عمر مفید فلومتر ونتوری بالاست.
- مصرف انرژی کم: برخلاف برخی فلومترهای دیجیتال، نیازی به تغذیه الکتریکی برای اندازه‌گیری ندارد.
معایب فلومتر ونتوری
با وجود مزایای قابل توجه، فلومتر ونتوری محدودیت‌هایی نیز دارد که باید پیش از انتخاب به آن‌ها توجه کرد.
- نیاز به فضای نصب زیاد: طراحی مخروطی فلومتر باعث می‌شود به طول بیشتری در لوله‌کشی نیاز داشته باشد.
- افت فشار دائمی: اگرچه این افت فشار نسبت به سایر فلومترهای اختلاف فشاری کمتر است، اما همچنان مقداری افت دائمی وجود دارد.
- حساسیت به رسوب و انسداد: در صورت عبور سیالات حاوی ذرات معلق یا رسوبات، گلوگاه ممکن است دچار گرفتگی شده و دقت اندازه‌گیری کاهش یابد.
- هزینه نصب بالا: به‌ویژه در سایزهای بزرگ، نصب دقیق فلومتر ونتوری نیازمند نیروی متخصص و زمان بیشتر است.
مقایسه فلومتر ونتوری با سایر فلومترها
در مقایسه با فلومتر کوریولیس، فلومتر ونتوری ساده‌تر، ارزان‌تر و مناسب‌تر برای جریان‌های بزرگ است، اما دقت آن کمتر و وابسته به شرایط نصب است. در مقابل، فلومتر اولتراسونیک بدون تماس با سیال و با قابلیت اندازه‌گیری دبی در خطوط بزرگ، کاربردی‌تر است اما نیاز به تغذیه الکتریکی و تجهیزات الکترونیکی دقیق دارد. بنابراین انتخاب بین این فلومترها بستگی به نیاز فرآیندی، نوع سیال و محدودیت‌های نصب دارد.
کاربردهای صنعتی فلومتر ونتوری
فلومتر ونتوری به‌دلیل استحکام بالا، دقت مناسب و مقاومت در برابر فشار و دمای بالا، در بسیاری از صنایع به‌کار می‌رود. این فلومتر از اندازه‌گیری جریان نفت و گاز تا کنترل دبی آب در شبکه‌های شهری، یکی از ابزارهای قابل‌اعتماد در پایش و کنترل فرآیندهای صنعتی به‌شمار می‌آید.
صنایع نفت و گاز، پتروشیمی، آب و فاضلاب
در پالایشگاه‌ها و تاسیسات گازی، فلومتر ونتوری برای اندازه‌گیری دقیق جریان گازهای فشرده و مایعات نفتی استفاده می‌شود. به دلیل قابلیت تحمل فشار و دمای بالا، این ابزار در بخش‌هایی مانند خطوط انتقال گاز طبیعی یا اندازه‌گیری دبی نفت خام ورودی به مخازن نقش کلیدی دارد. همچنین امکان ساخت بدنه فلومتر از آلیاژهای مقاوم، آن را برای سیالات خورنده نیز مناسب کرده است.
صنایع آب و فاضلاب

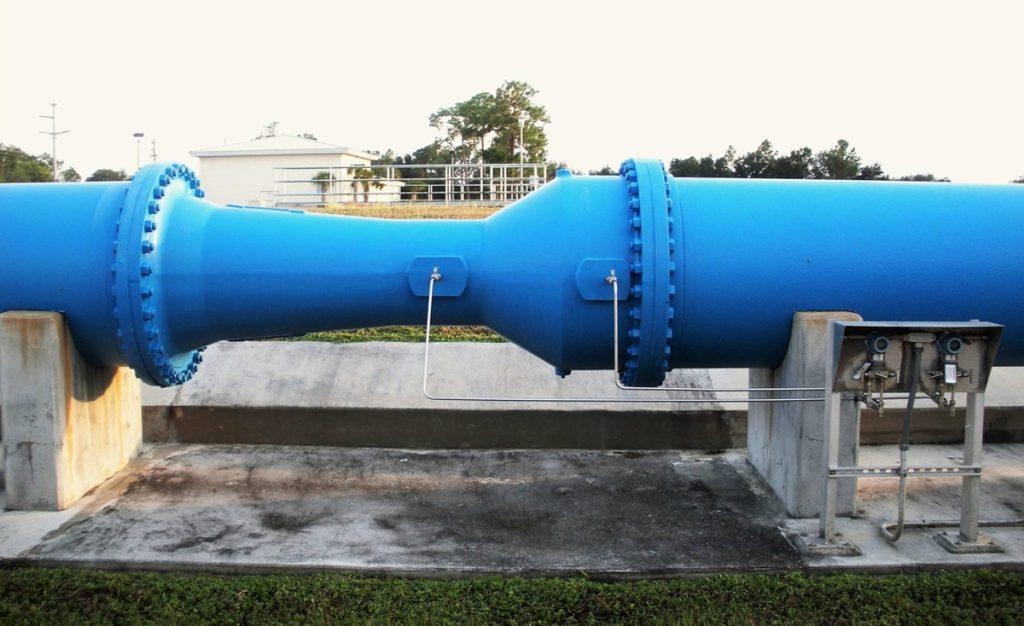

فلومتر ونتوری در تصفیه‌خانه‌های آب شهری و فاضلاب برای کنترل میزان جریان ورودی و خروجی استفاده می‌شود. در خطوط انتقال آب تصفیه‌شده یا پساب، به دلیل نیاز به دقت بالا و کاهش نگهداری، این نوع فلومتر انتخاب مناسبی است. خرید فلومتر دارای پوشش داخلی خاص، مانع از خوردگی در محیط‌های فاضلابی می‌شود.
خطوط بخار یا آب تغذیه دیگ های بخار
در نیروگاه‌ها و صنایع حرارتی، کنترل دقیق جریان بخار و آب تغذیه بویلر بسیار حیاتی است. فلومتر ونتوری به‌دلیل توانایی تحمل دما و فشار زیاد، در این خطوط نصب می‌شود تا دبی آب ورودی به دیگ یا بخار خروجی را اندازه‌گیری کند. اندازه‌گیری دقیق کمک می‌کند از آسیب به تجهیزات جلوگیری و بهره‌وری سیستم حفظ شود.
نکات مهم در انتخاب و نصب فلومتر ونتوری
برای بهره‌برداری دقیق و مطمئن از فلومتر ونتوری، انتخاب صحیح براساس شرایط فرآیندی و نصب اصولی آن اهمیت ویژه‌ای دارد. اندازه مناسب، توجه به دمای محیط و جنس سیال، رعایت الزامات نصب و نگهداری دوره‌ای از جمله عواملی هستند که می‌توانند بر دقت اندازه‌گیری و عمر مفید دستگاه تاثیرگذار باشند.
اندازه صحیح و محدوده عملکرد
انتخاب قطر مناسب فلومتر ونتوری باید با توجه به محدوده دبی جریان و عدد رینولدز (Re) انجام شود. برای عملکرد بهینه، جریان عبوری باید در بازه‌ای باشد که جریان آشفته (turbulent) پایدار برقرار باشد (معمولا Re > 4000). اگر فلومتر بیش از حد بزرگ یا کوچک انتخاب شود، دقت اندازه‌گیری کاهش می‌یابد یا اختلاف فشار کافی ایجاد نمی‌شود، بنابراین ضروری است دبی جریان واقعی با ظرفیت طراحی فلومتر همخوانی داشته باشد.
شرایط محیطی
فلومتر ونتوری باید متناسب با دمای عملیاتی و فشار سیستم انتخاب شود. برای سیالات با دمای بالا (مانند بخار) یا فشار زیاد (مانند گازهای فشرده)، استفاده از متریال مقاوم مانند فولاد ضدزنگ یا آلیاژهای خاص توصیه می‌شود. همچنین نوع سیال (خورنده، ذرات معلق‌دار و…) در انتخاب جنس بدنه و پوشش داخلی فلومتر تاثیرگذار است.
نکات نصب
برای دقت بیشتر، مسیر ورودی فلومتر باید تا حد امکان مستقیم و بدون انحراف باشد تا جریان به‌صورت یکنواخت وارد گلوگاه شود. به‌طور معمول توصیه می‌شود حداقل 10 برابر قطر لوله در ورودی و 5 برابر قطر در خروجی لوله مستقیم در نظر گرفته شود. این موضوع کمک می‌کند از ایجاد تلاطم و اثرات ناخواسته بر اختلاف فشار جلوگیری شود.
نگهداری و دوام
هرچند فلومتر ونتوری قطعات متحرک ندارد، اما نیاز به نگهداری دوره‌ای دارد. تمیز کردن گلوگاه برای جلوگیری از رسوب‌گیری یا انسداد و بررسی مانومتر یا سنسورهای فشار برای اطمینان از عملکرد صحیح از اقدامات مهم نگهداری محسوب می‌شوند. در صورت وجود ذرات معلق یا رسوبات زیاد در سیال، برنامه‌ریزی برای بازرسی منظم ضروری است تا دقت و کارایی دستگاه حفظ شود.
نگهداری، کالیبراسیون و عیب یابی فلومتر ونتوری
برای حفظ دقت و عملکرد بلندمدت فلومتر ونتوری، انجام اقدامات دوره‌ای مانند مانیتورینگ، کالیبراسیون و رسیدگی به مشکلات احتمالی ضروری است. شناسایی زودهنگام ایرادات رایج مانند رسوب‌گیری یا نشتی و انجام تعمیرات ساده مانند تعویض واشر یا تمیزکاری، از توقف عملیات و خطا در اندازه‌گیری جلوگیری می‌کند.
مانیتورینگ و دوره های کالیبراسیون
نصب سامانه‌های مانیتورینگ فشار، امکان شناسایی تغییرات ناگهانی در اختلاف فشار را فراهم می‌کند. پیشنهاد می‌شود دستگاه به‌صورت سالیانه یا در بازه‌های زمانی مشخص بسته به نوع سیال و شرایط کاری، کالیبره شود. کالیبراسیون دقیق باعث حفظ صحت داده‌ها، به‌ویژه در کاربردهای حساس مانند اندازه‌گیری دبی بخار یا گازهای صنعتی می‌شود.
مشکلات رایج فلومتر ونتوری
از رایج‌ترین مشکلات فلومتر ونتوری می‌توان به رسوب در گلوگاه، نشتی در محل اتصال مانومتر، یا آسیب دیدن سنسورهای فشار اشاره کرد. رسوبات باعث کاهش سطح موثر عبور جریان و ایجاد خطای اندازه‌گیری می‌شوند. نشتی نیز موجب کاهش اختلاف فشار خوانده‌شده می‌شود و مشکلات مانومترها نیز ممکن است داده‌های نادرست ارائه دهند.
راه حل سریع جهت رفع مشکلات
برای پاک‌سازی رسوبات، می‌توان از روش‌هایی مانند تزریق جریان سیال با فشار بالا در جهت معکوس یا محلول پاک‌کننده استفاده کرد. در صورت مشاهده نشتی یا افت عملکرد در محل مانومتر، معمولا تعویض ساده واشرها یا آب‌بندی دوباره محل اتصال کافی است. این اقدامات ساده، بدون نیاز به توقف طولانی فرآیند، به‌سرعت مشکل را برطرف می‌کنند.
جمع بندی
فلومتر ونتوری با دقت بالا، ساختار مقاوم و عملکرد قابل‌اعتماد، یکی از بهترین گزینه‌ها برای اندازه‌گیری جریان سیالات در صنایع مختلف از جمله نفت، گاز، آب و فاضلاب است. با رعایت اصول انتخاب، نصب و نگهداری، این ابزار می‌تواند سال‌ها بدون افت کیفیت عمل کند. اگر به‌دنبال خرید فلومتر و تجهیزات اندازه‌گیری صنعتی باکیفیت و پشتیبانی فنی حرفه‌ای هستید، شرکت تصفیه آب خلیج فارس با تجربه فراوان در تامین، نصب و خدمات طراحی در کنار شماست. برای مشاوره تخصصی، طراحی و سفارش تجهیزات، همین حالا با کارشناسان شرکت تصفیه آب خلیج فارس تماس بگیرید.
سوالات پرتکرار
در زمان استفاده از فلومتر ونتوری، معمولا سوالاتی در مورد افزایش دقت، تفاوت آن با دیگر فلومترها، شرایط نصب و نحوه تمیزکاری آن مطرح می‌شود. در ادامه به پرتکرارترین پرسش‌ها به‌صورت خلاصه و کاربردی پاسخ می‌دهیم.
چگونه می‌توان دقت فلومتر ونتوری را افزایش داد؟
برای افزایش دقت، باید قطر مناسب انتخاب شود، شرایط جریان (جریان آشفته و پایدار) رعایت گردد و طول لوله مستقیم قبل و بعد از فلومتر حفظ شود. همچنین بررسی منظم مانومتر و انجام کالیبراسیون دوره‌ای نیز تاثیر زیادی در دقت اندازه‌گیری دارد.
تفاوت فلومتر ونتوری با اوریفیس چیست؟
فلومتر ونتوری نسبت به اوریفیس پلیت دقت بالاتری دارد، افت فشار دائمی کمتری ایجاد می‌کند و برای کاربردهای طولانی‌مدت اقتصادی‌تر است. در مقابل، اوریفیس ساده‌تر و ارزان‌تر بوده و در فضاهای محدود کاربرد دارد.
چه فاصله ای برای نصب مستقیم نیاز است؟
برای عملکرد صحیح، توصیه می‌شود حداقل 10 برابر قطر داخلی لوله به‌صورت مستقیم در ورودی و حداقل 5 برابر قطر در خروجی فلومتر فراهم شود تا جریان یکنواخت و بدون اغتشاش وارد سیستم شود.
چطور رسوبات را از فلومتر ونتوری پاک کنیم؟
برای پاک‌سازی رسوبات می‌توان از روش‌هایی مانند شست‌وشوی معکوس با آب یا سیال مناسب، استفاده از محلول‌های شیمیایی ملایم یا باز کردن و تمیزکاری دستی (در صورت دسترسی مناسب) استفاده کرد. انجام این کار به‌صورت دوره‌ای باعث افزایش عمر و دقت دستگاه می‌شود.
