فلومتر حرارتی (Thermal Flowmeter) یکی از ابزارهای دقیق اندازه‌گیری دبی سیالات گازی است که با استفاده از انتقال حرارت بین سنسور و جریان گاز، میزان جریان جرمی را محاسبه می‌کند. این دستگاه با دقت بالا و بدون قطعات متحرک، گزینه‌ای مناسب برای صنایع مختلف مانند پتروشیمی، داروسازی، تصفیه آب و هوا و… به شمار می‌رود. درک دقیق عملکرد، مزایا و انواع فلومتر حرارتی به کاربران کمک می‌کند تا در مقایسه با سایر گزینه‌ها مانند فلومتر الکترومغناطیسی یا فلومتر التراسونیک، انتخاب هوشمندانه‌تری داشته باشند. در این مقاله به بررسی اینکه فلومتر حرارتی چیست، انواع فلومتر حرارتی، عملکرد آن و همچنین کاربردهای گسترده‌اش خواهیم پرداخت تا مسیر درستی برای انتخاب و خرید فلومتر در اختیار شما قرار گیرد.
فلومتر حرارتی چیست؟
فلومتر حرارتی یا Thermal Flowmeter، ابزاری تخصصی برای اندازه‌گیری جریان جرمی گازهاست که بدون قطعات متحرک و با دقت بالا کار می‌کند. این دستگاه به‌ویژه در صنایع نیازمند اندازه‌گیری دقیق جریان گازهای کم‌فشار و کم‌دبی بسیار پرکاربرد است و به دلیل طول عمر بالا و نگهداری آسان، یکی از انتخاب‌های محبوب در فرآیندهای صنعتی به شمار می‌رود.
تعریف فلومتر حرارتی و عملکرد کلی
فلومتر حرارتی با استفاده از حسگرهای دما و گرمایی، جریان گاز را بر اساس میزان انتقال حرارت محاسبه می‌کند. به طور معمول، یک عنصر گرم‌کننده و یک سنسور دما در مسیر جریان قرار می‌گیرند و با تحلیل تغییرات حرارتی ناشی از عبور جریان، مقدار دبی جرمی گاز به دست می‌آید. این روش باعث می‌شود دستگاه نیازی به اندازه‌گیری چگالی یا دمای محیط نداشته باشد.
اصل اندازه گیری بر اساس اختلاف دما و انتقال حرارت
اصل عملکرد فلومتر حرارتی بر مبنای انتقال حرارت است؛ زمانی که گاز از کنار المنت گرم‌شده عبور می‌کند، بخشی از حرارت را جذب کرده و باعث کاهش دمای سنسور می‌شود. میزان این کاهش دما وابسته به سرعت عبور گاز است. با اندازه‌گیری اختلاف دمای بین دو سنسور (یکی قبل و یکی بعد از المنت)، مقدار دقیق جریان جرمی محاسبه می‌شود.
مقایسه عملکرد فلومتر حرارتی با فلومترهای مکانیکی و الکترومغناطیسی
برخلاف فلومترهای مکانیکی که بر اساس حرکت پره یا چرخ‌دنده کار می‌کنند و ممکن است در اثر رسوبات یا اصطکاک دقت خود را از دست بدهند، فلومتر حرارتی بدون قطعه متحرک است و در نتیجه نیاز به تعمیرات کمتری دارد. همچنین در مقایسه با فلومتر الکترومغناطیسی که تنها برای سیالات رسانا مناسب است، فلومتر حرارتی برای اندازه‌گیری گازهای غیررسانا نیز کاربرد دارد و گزینه‌ای منعطف‌تر محسوب می‌شود.
انواع فلومتر حرارتی

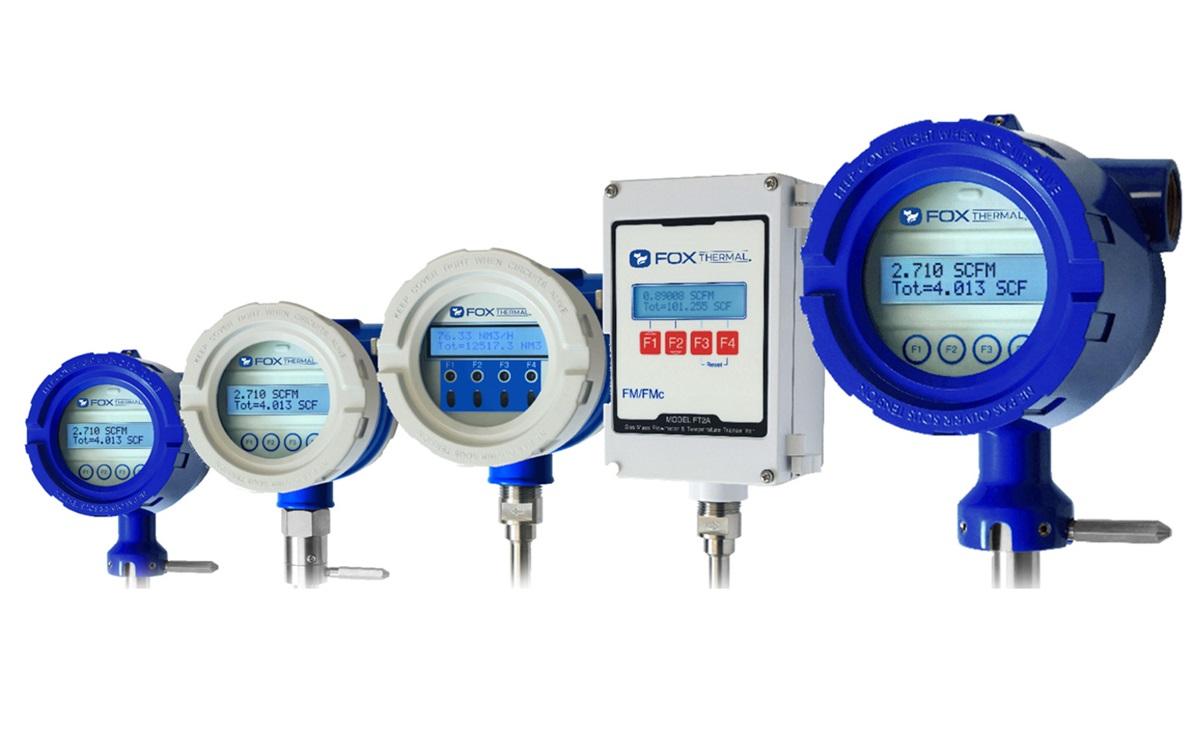

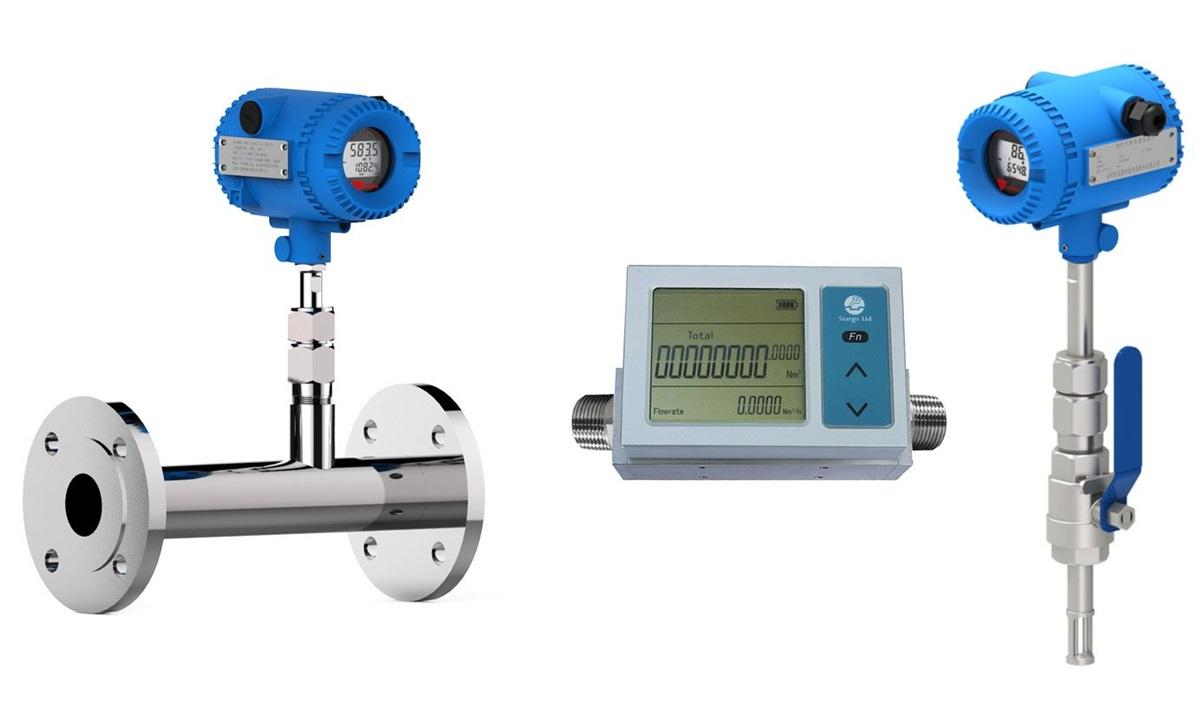

انواع فلومتر حرارتی به‌طور کلی به دو دسته اصلی تقسیم می‌شوند: فلومتر جرمی حرارتی و فلومتر حرارتی حجمی. هر یک از این دو نوع، بر اساس مکانیزم خاصی برای اندازه‌گیری جریان سیالات گازی طراحی شده‌اند و بسته به نیاز محیط صنعتی و کاربرد، مورد استفاده قرار می‌گیرند.
فلومتر جرمی حرارتی
فلومتر جرمی حرارتی (Thermal Mass Flowmeter) جریان را بر حسب جرم گاز عبوری اندازه‌گیری می‌کند و نیازی به سنجش جداگانه دما یا فشار گاز ندارد. این فلومتر معمولا شامل یک هیتر الکتریکی و دو سنسور دما است که قبل و بعد از نقطه گرم‌شده قرار دارند. با اندازه‌گیری اختلاف دما بین این دو سنسور، میزان دبی جرمی گاز به‌دقت محاسبه می‌شود. این نوع فلومتر در صنایعی مانند پتروشیمی، تصفیه‌خانه‌های فاضلاب و سیستم‌های مانیتورینگ گاز گلخانه‌ای کاربرد زیادی دارد.
فلومتر حرارتی حجمی
فلومتر حرارتی حجمی (Thermal Volume Flowmeter) با تمرکز بر اندازه‌گیری حجم گاز عبوری در یک بازه زمانی مشخص کار می‌کند. برخلاف نوع جرمی، این دستگاه برای محاسبه دقیق جریان به پارامترهای محیطی مانند دما و فشار نیاز دارد. عملکرد آن مشابه نوع جرمی است، اما به‌جای جرم، حجم جریان را ارائه می‌دهد. از این نوع فلومتر در صنایعی مانند تولید گازهای صنعتی، تهویه مطبوع (HVAC) و کنترل فرآیندهای حرارتی که نیاز به اندازه‌گیری حجم دقیق گاز دارند، استفاده می‌شود.
نحوه عملکرد فلومتر حرارتی
فلومتر حرارتی بر پایه انتقال حرارت بین یک المنت گرم‌کننده و جریان عبوری گاز کار می‌کند. این دستگاه با استفاده از اصل خنک شدن المنت توسط جریان گاز و اندازه‌گیری دقیق تغییرات دما، قادر است میزان جریان جرمی یا حجمی را محاسبه کند. عدم نیاز به قطعات متحرک، دقت بالا و توانایی کار در شرایط مختلف محیطی، از ویژگی‌های مهم این نوع فلومتر محسوب می‌شود.
شرح اصل کارکرد فلومتر حرارتی

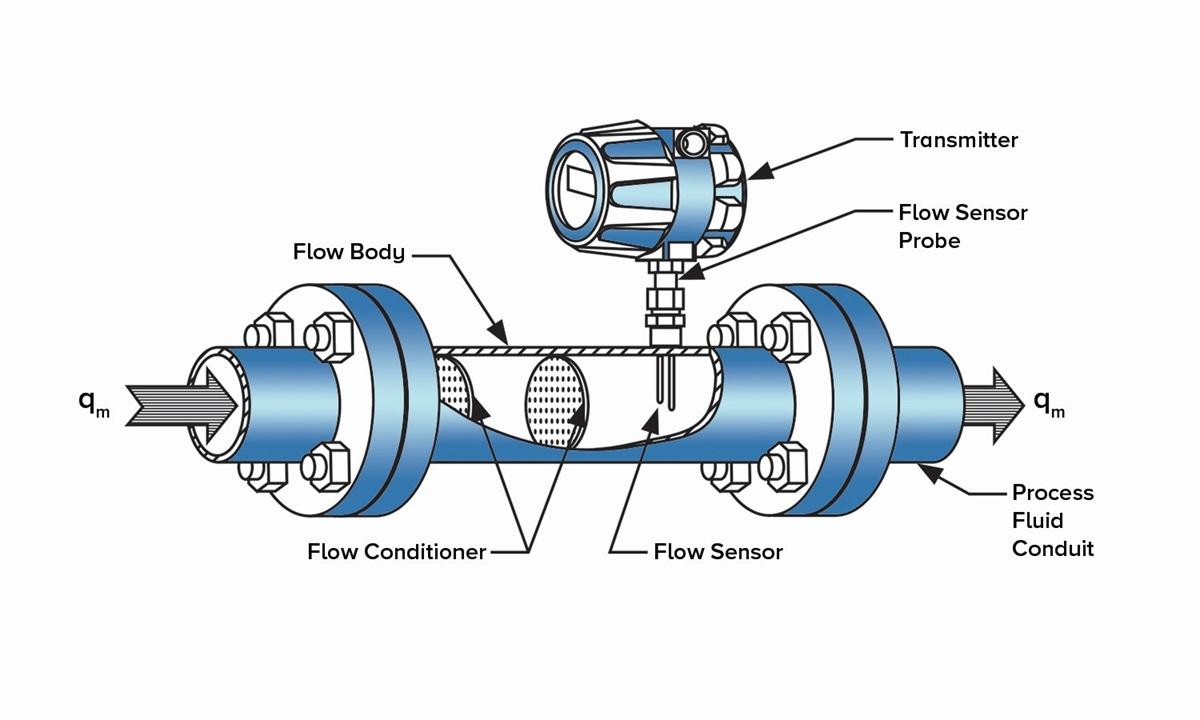

ساختار فلومتر حرارتی شامل یک المنت گرم‌کننده (معمولا یک سیم یا سنسور حرارتی) و یک یا دو حسگر دما است که در مسیر جریان گاز نصب می‌شوند. المنت با توان ثابت گرم می‌شود و گاز عبوری حرارت آن را جذب می‌کند. حسگرها تغییرات دمای ایجادشده در اثر عبور گاز را به‌صورت لحظه‌ای ثبت می‌کنند. یکی از حسگرها قبل و دیگری بعد از المنت قرار دارد تا اختلاف دما را با دقت بالا اندازه‌گیری کنند.
نحوه اندازه گیری کاهش دما و محاسبه جریان
زمانی که گاز از کنار المنت گرم‌شده عبور می‌کند، بخشی از حرارت آن را جذب کرده و موجب کاهش دما می‌شود. هرچه جریان گاز بیشتر باشد، مقدار انتقال حرارت و کاهش دمای حسگر نیز بیشتر خواهد بود. فلومتر حرارتی این اختلاف دما را اندازه‌گیری کرده و با استفاده از روابط کالیبره‌شده، آن را به دبی جرمی یا حجمی تبدیل می‌کند. این روش، نیازی به اندازه‌گیری مستقیم چگالی یا دمای گاز ندارد و از دقت بالایی برخوردار است.
مزایا و محدودیت های فلومتر حرارتی
فلومتر حرارتی با وجود دقت و کارایی بالا، مانند هر ابزار صنعتی دیگری دارای مزایا و محدودیت‌هایی است که در انتخاب و کاربرد آن باید مدنظر قرار گیرد. شناخت این نکات به تصمیم‌گیری بهتر برای خرید فلومتر کمک می‌کند.
مزایای فلومتر حرارتی
از مهم‌ترین مزایای فلومتر حرارتی می‌توان به دقت بسیار بالا در اندازه‌گیری، به‌ویژه برای جریان‌های گازی کم‌دبی، اشاره کرد. این دستگاه بدون قطعات متحرک کار می‌کند، بنابراین استهلاک کمتری دارد و نیاز کمتری به تعمیرات مکانیکی خواهد داشت. همچنین به دلیل حساسیت زیاد، قادر به تشخیص حتی کوچک‌ترین تغییرات در جریان گاز است.
معایب فلومتر حرارتی
در کنار مزایا، فلومتر حرارتی به آلودگی و ذرات موجود در گاز حساس است، به‌ویژه اگر حسگرها کثیف شوند، ممکن است دقت دستگاه کاهش یابد. همچنین برای حفظ دقت در طول زمان، نیاز به کالیبراسیون دوره‌ای دارد، به‌ویژه در شرایط صنعتی با نوسانات محیطی بالا یا گازهای خورنده.
مقایسه مزایا و معایب فلومتر حرارتی با سایر فلومترها
در مقایسه با فلومترهای مکانیکی که در برابر جریان‌های پایین دقت کمتری دارند، یا فلومتر الکترومغناطیسی که تنها برای مایعات رسانا کاربرد دارد، فلومتر حرارتی انتخابی ایده‌آل برای اندازه‌گیری گازهای غیررسانا در فشارهای پایین است. همچنین در برخی کاربردها، عملکرد بهتری نسبت به فلومتر التراسونیک از نظر دقت و پاسخ‌گویی سریع دارد.
کاربردهای صنعتی فلومتر حرارتی
فلومتر حرارتی به دلیل دقت بالا، عدم نیاز به قطعات متحرک و توانایی اندازه‌گیری مستقیم جریان جرمی، در طیف وسیعی از صنایع کاربرد دارد. این دستگاه به‌ویژه برای کنترل و مانیتورینگ جریان گازها در محیط‌های حساس و پرریسک، ابزاری قابل‌اعتماد محسوب می‌شود.
استفاده در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، HVAC
در صنایع نفت و گاز و پتروشیمی، فلومتر حرارتی برای اندازه‌گیری دقیق جریان گازهای فرایندی، گازهای سوختی و گازهای خوراک واحدها استفاده می‌شود. در تصفیه‌خانه‌های آب و فاضلاب نیز این دستگاه برای پایش گازهای خروجی مانند متان و گازهای بیوگاز کاربرد دارد. همچنین در سیستم‌های تهویه مطبوع (HVAC)، فلومتر حرارتی نقش مهمی در کنترل جریان هوا و بهینه‌سازی مصرف انرژی ایفا می‌کند.
کنترل فرآیند و ایمنی
در بسیاری از صنایع، فلومتر حرارتی به‌عنوان ابزاری برای کنترل خودکار فرآیند و حفظ ایمنی سیستم‌ها به کار می‌رود. برای مثال در خطوط تولید حساس، بررسی دقیق و لحظه‌ای جریان گاز می‌تواند از بروز حوادث ناشی از نشت گاز یا تغییرات ناگهانی فشار جلوگیری کند. این ویژگی باعث شده فلومتر حرارتی در سیستم‌های ایمنی گازهای صنعتی و خطوط انتقال حیاتی جایگاه ویژه‌ای داشته باشد.
نکات مهم در انتخاب و نگهداری
برای استفاده موثر از فلومتر حرارتی، توجه به چند نکته کلیدی در انتخاب، نصب و نگهداری دستگاه بسیار ضروری است. انتخاب نادرست یا نگهداری غیر اصولی می‌تواند باعث کاهش دقت اندازه‌گیری و اختلال در عملکرد سیستم شود.
نکات انتخاب بر اساس دما، فشار و نوع سیال
هنگام خرید فلومتر حرارتی، باید شرایط محیطی مانند محدوده دمایی و فشاری که دستگاه در آن نصب می‌شود به‌دقت بررسی شود. همچنین، نوع گاز یا سیال مورد اندازه‌گیری اهمیت بالایی دارد، زیرا برخی گازهای خورنده یا با ذرات معلق ممکن است بر دقت و عمر حسگرها تاثیر بگذارند. استفاده از مدل‌هایی که برای گاز خاص طراحی شده‌اند، توصیه می‌شود.
نصب، کالیبراسیون و نگهداری

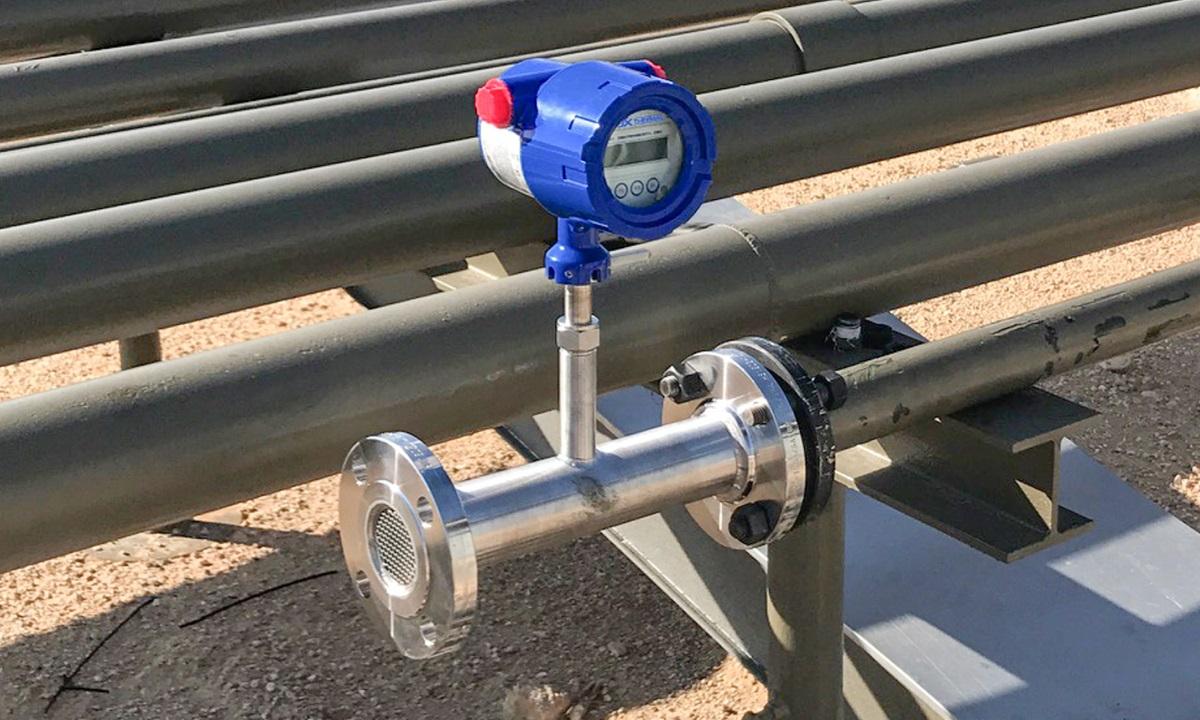

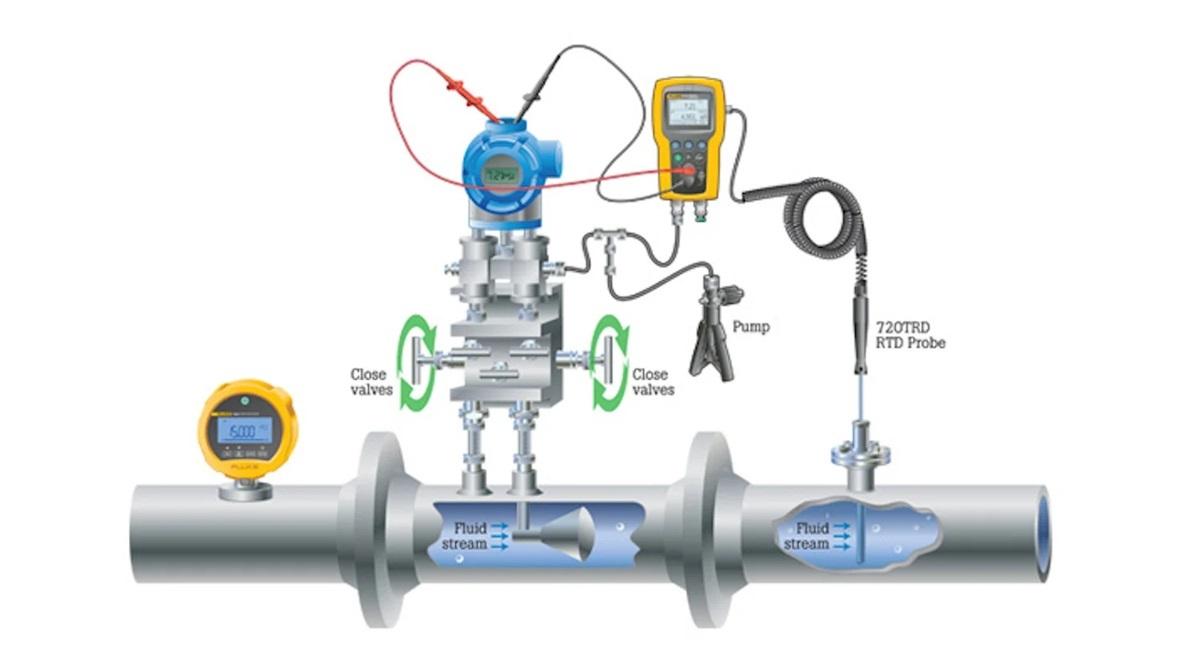

نصب فلومتر حرارتی باید در محل مناسبی از خط لوله انجام شود تا تلاطم جریان و تغییرات دمایی تاثیری بر عملکرد آن نداشته باشند. همچنین، کالیبراسیون دوره‌ای برای حفظ دقت اندازه‌گیری ضروری است. در محیط‌های آلوده، باید به‌صورت منظم حسگرها بررسی و در صورت نیاز تمیز شوند.
اهمیت آموزش اپراتور
بهره‌برداری صحیح از دستگاه نیازمند آشنایی کامل اپراتور با نحوه عملکرد، خطاهای رایج و روش‌های نگهداری است. آموزش دقیق پرسنل باعث افزایش طول عمر دستگاه، بهبود دقت داده‌ها و کاهش هزینه‌های تعمیر و توقف خط تولید خواهد شد.
جمع بندی
فلومتر حرارتی یکی از دقیق‌ترین ابزارها برای اندازه‌گیری جریان جرمی یا حجمی گازهاست که در صنایع مختلف به‌ویژه نفت، گاز، پتروشیمی و تصفیه هوا کاربرد گسترده‌ای دارد. این دستگاه به دلیل ساختار بدون قطعات متحرک، حساسیت بالا و نیاز کم به تعمیر، انتخابی قابل‌اعتماد برای فرآیندهای حساس صنعتی محسوب می‌شود. اگر به دنبال خرید فلومتر یا سایر تجهیزات تخصصی در حوزه تصفیه آب صنعتی و خانگی هستید، شرکت تصفیه آب خلیج فارس با ارائه مشاوره تخصصی و محصولات باکیفیت، همراهی مطمئن برای شما خواهد بود.
سوالات پرتکرار
در ادامه به چند پرسش پرتکرار درباره فلومتر حرارتی، کاربرد و روش عملکرد آن پاسخ می‌دهیم.
فلومتر حرارتی چگونه دبی را اندازه می‌گیرد؟
فلومتر حرارتی با اندازه‌گیری میزان حرارتی که توسط جریان گاز از یک المنت گرم‌کننده جذب می‌شود، اختلاف دما بین دو سنسور را محاسبه کرده و از طریق آن، دبی جرمی یا حجمی گاز را تعیین می‌کند.
کدام صنایع بیشترین استفاده را از فلومتر حرارتی دارند؟
صنایع نفت، گاز، پتروشیمی، تصفیه آب و فاضلاب و تهویه مطبوع (HVAC) از جمله مهم‌ترین کاربران فلومتر حرارتی هستند؛ به‌ویژه برای مانیتورینگ دقیق جریان گازها و حفظ ایمنی سیستم‌ها.
چگونه از دقت فلومتر حرارتی اطمینان حاصل کنیم؟
برای حفظ دقت فلومتر حرارتی، باید آن را به‌درستی نصب کرد، به‌طور منظم کالیبره نمود و در محیط‌هایی با حداقل آلودگی به‌کار برد. همچنین آموزش صحیح اپراتورها در بهره‌برداری از دستگاه نقش مهمی دارد.
