مبدل گرمایی (هیت اکسچنجر)
مبدل گرمایی که با نام Heat Exchanger یکی از تجهیزات کلیدی در صنایع مختلف است که وظیفه آن انتقال حرارت بین دو سیال با دماهای متفاوت، بدون اختلاط مستقیم آنهاست. این تجهیز به دلیل نقش مهمی که در بهینهسازی مصرف انرژی، افزایش راندمان سیستمها و کنترل دما دارد، در حوزههایی مانند تأسیسات حرارتی، تصفیه آب، صنایع نفت و گاز و سیستمهای سرمایش و گرمایش جایگاه ویژهای پیدا کرده است.

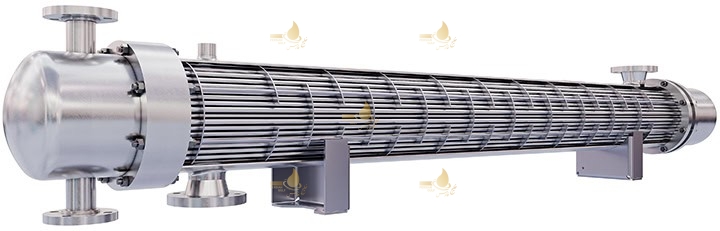

مبدل گرمایی چیست؟
مبدل حرارتی دستگاهی است که امکان انتقال حرارت از یک سیال گرم به یک سیال سرد را فراهم میکند، بهگونهای که این انتقال میتواند از طریق یک سطح جامد مانند لوله، صفحه یا پوسته انجام شود. اساس عملکرد مبدلهای حرارتی بر پایه اصول انتقال حرارت هدایتی و جابجایی است و طراحی آنها بهگونهای انجام میشود که بیشترین تبادل حرارتی با کمترین اتلاف انرژی صورت گیرد. در بسیاری از سیستمهای صنعتی، وجود مبدل حرارتی به معنای کاهش مصرف سوخت، کنترل بهتر دما و افزایش پایداری عملکرد تجهیزات است.
کاربرد مبدلهای گرمایی
مبدلهای حرارتی در صنایع و سیستمهای مختلف نقشهای متنوعی دارند و بسته به نوع طراحی و متریال، برای شرایط کاری متفاوتی مورد استفاده قرار میگیرند.
مبدل گرمایی در تصفیه آب و فاضلاب
در فرآیندهای تصفیه آب صنعتی و تصفیه فاضلاب، کنترل دما یکی از عوامل مؤثر بر راندمان واکنشها و عملکرد تجهیزات است. مبدل حرارتی در این بخش بهمنظور گرم یا سرد کردن سیالات، تثبیت شرایط فرآیندی و افزایش بازده سیستمها به کار میرود. در کنار تجهیزاتی مانند دستگاه تصفیه آب صنعتی و استفاده از پکینگ تصفیه فاضلاب، مبدلهای حرارتی به بهبود انتقال حرارت و کنترل شرایط عملیاتی کمک میکنند.
صنایع نفت، گاز و پتروشیمی
در صنایع نفت و گاز، مبدلهای حرارتی جزء تجهیزات حیاتی محسوب میشوند. این مبدلها در واحدهای پالایش، پیشگرمکنها، خنککنها و بازیافت انرژی مورد استفاده قرار میگیرند. طراحی مبدل حرارتی در این صنایع باید متناسب با فشار بالا، دمای زیاد و سیالات خورنده انجام شود و به همین دلیل اغلب از مبدل حرارتی استیل یا آلیاژهای خاص استفاده میشود.
موتورخانهها و تأسیسات حرارتی
در موتورخانهها، مبدل حرارتی نقش واسط بین منابع تولید حرارت مانند دیگ یا پکیج گازی و سیستم توزیع گرما را ایفا میکند. مبدل حرارتی موتورخانه باعث میشود انتقال حرارت بهصورت ایمن و کنترلشده انجام شود و از آسیب به تجهیزات جلوگیری گردد.
سیستمهای سرمایش، گرمایش و تهویه مطبوع
در سیستمهای HVAC، مبدلهای حرارتی برای تنظیم دما، رطوبت و کیفیت هوای محیط استفاده میشوند. این تجهیزات در چیلرها، بویلرها و هواسازها نقش کلیدی دارند و به بهینهسازی مصرف انرژی کمک میکنند.
استخرها و تصفیهخانهها

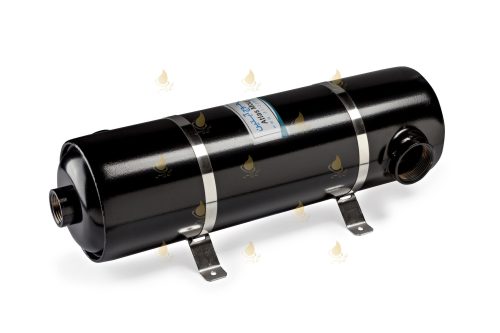

مبدل حرارتی استخری برای گرم کردن آب استخر و جکوزی بدون تماس مستقیم با منبع حرارت استفاده میشود. این نوع مبدلها در کنار سیستمهای فیلتراسیون و مبدل استخر، دمای آب را در محدوده مطلوب نگه میدارند.
دستهبندی مبدلهای گرمایی
مبدلهای حرارتی را میتوان بر اساس معیارهای مختلفی دستهبندی کرد که هر کدام به درک بهتر عملکرد و کاربرد آنها کمک میکند.
تقسیمبندی بر اساس نوع تماس سیالات
در مبدلهای حرارتی غیرمستقیم یا Indirect Contact، دو سیال توسط یک سطح جامد از هم جدا میشوند و انتقال حرارت بدون اختلاط انجام میگیرد. این نوع مبدلها رایجترین ساختار را دارند و در اکثر صنایع مورد استفاده قرار میگیرند.
در مقابل، مبدلهای حرارتی با تماس مستقیم یا Direct Contact، بهگونهای طراحی میشوند که دو سیال بهصورت مستقیم با یکدیگر در تماس هستند و انتقال حرارت همراه با اختلاط انجام میشود. این نوع طراحی معمولاً در کاربردهای خاص مورد استفاده قرار میگیرد.
تقسیمبندی بر اساس مکانیزم انتقال حرارت
مبدلهای حرارتی نوع Recuperative بهگونهای عمل میکنند که انتقال حرارت از طریق یک دیواره ثابت انجام میشود و جریانهای گرم و سرد همزمان در حال عبور هستند.
در مبدلهای حرارتی نوع Regenerative، انتقال حرارت بهصورت متناوب انجام میشود و یک محیط واسط حرارت را ذخیره کرده و به سیال دیگر منتقل میکند.
انواع مبدلهای گرمایی از نظر ساختار
از نظر ساختاری، انواع مبدل حرارتی با طراحیهای مختلفی ساخته میشوند که هر کدام برای شرایط خاصی مناسب هستند.
مبدل حرارتی پوسته و لوله (Shell & Tube)
مبدل حرارتی پوسته و لوله یکی از قدیمیترین و پرکاربردترین انواع مبدلهای حرارتی است که از مجموعهای از لولهها درون یک پوسته تشکیل میشود. این نوع مبدل به دلیل استحکام بالا، قابلیت تحمل فشار و دمای زیاد و امکان استفاده از تیوب شیتهای متنوع، در صنایع سنگین بسیار رایج است.

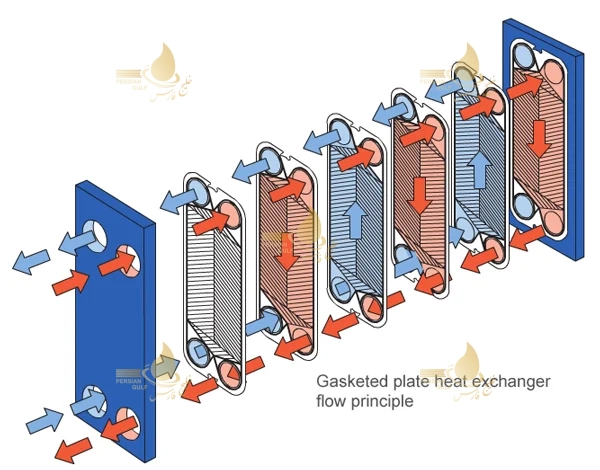

مبدل حرارتی صفحهای (Plate Heat Exchanger)
مبدل حرارتی صفحهای از صفحات فلزی نازک تشکیل شده که سطح انتقال حرارت بالایی ایجاد میکنند. این مبدلها راندمان بالایی دارند، فضای کمی اشغال میکنند و برای سیستمهایی که نیاز به انتقال حرارت سریع دارند، گزینه مناسبی هستند.
مبدل حرارتی دو لولهای (Double Pipe)
در این نوع مبدل، یک لوله درون لوله دیگر قرار میگیرد و سیالات در خلاف جهت یکدیگر حرکت میکنند. طراحی ساده و هزینه نگهداری پایین از ویژگیهای این مبدل حرارتی لولهای است.
مبدل حرارتی حلزونی (Spiral Heat Exchanger)
مبدل حرارتی حلزونی با طراحی خاص خود امکان عبور سیالات با ویسکوزیته بالا را فراهم میکند و در فرآیندهایی که احتمال رسوبگذاری وجود دارد، عملکرد مناسبی دارد.
مبدل حرارتی صفحهای
مبدل حرارتی صفحهای به دلیل راندمان بالا و انعطافپذیری در طراحی، در بسیاری از سیستمهای صنعتی و تأسیساتی مورد توجه قرار گرفته است. این مبدلها امکان افزایش یا کاهش ظرفیت را با اضافه یا کم کردن صفحات فراهم میکنند و برای کاربردهایی مانند مبدل موتورخانه، سیستمهای گرمایش و حتی تصفیه آب گزینهای کارآمد محسوب میشوند.
جنس و متریال مبدلهای گرمایی
انتخاب جنس مناسب برای مبدل حرارتی تأثیر مستقیمی بر طول عمر، راندمان و هزینه نگهداری آن دارد. مبدل حرارتی استیل به دلیل مقاومت بالا در برابر خوردگی و دما، در صنایع حساس کاربرد گستردهای دارد. در مقابل، مبدل حرارتی مسی به دلیل هدایت حرارتی بالا، در سیستمهای گرمایشی و استخری بسیار رایج است. انتخاب متریال باید بر اساس نوع سیال، دما، فشار و شرایط محیطی انجام شود.
نگهداری و بهرهبرداری از مبدل گرمایی
نگهداری صحیح از مبدلهای حرارتی نقش مهمی در حفظ راندمان و جلوگیری از خرابیهای زودهنگام دارد.
رسوبگذاری و کاهش راندمان
رسوبگذاری یکی از عوامل اصلی کاهش انتقال حرارت در مبدلهاست که میتواند باعث افزایش مصرف انرژی و افت عملکرد شود. استفاده از استرینر در مسیر جریان سیال و کنترل کیفیت آب میتواند از بروز این مشکل جلوگیری کند.
شستشو و سرویس دورهای
شستشوی دورهای، از جمله اسیدشویی مبدل حرارتی، به حذف رسوبات و بازگرداندن راندمان کمک میکند. هزینه و قیمت اسید شویی مبدل حرارتی بسته به نوع مبدل و میزان رسوب متفاوت است.
افزایش طول عمر مبدل
بهرهبرداری صحیح، انتخاب متریال مناسب و سرویس منظم، از مهمترین عوامل افزایش طول عمر مبدل حرارتی محسوب میشوند.
تفاوت انواع مبدلهای گرمایی
تفاوت انواع مبدلهای حرارتی را میتوان در ساختار، راندمان، هزینه خرید مبدل حرارتی، سهولت نگهداری و کاربرد آنها بررسی کرد. انتخاب نوع مناسب باید بر اساس نیاز سیستم، شرایط کاری و بودجه انجام شود.
سوالات متداول درباره مبدل گرمایی
مبدل حرارتی چگونه کار میکند؟
مبدل حرارتی با ایجاد یک سطح انتقال، امکان تبادل انرژی حرارتی بین دو سیال با دمای متفاوت را فراهم میکند بدون آنکه سیالات با یکدیگر مخلوط شوند.
مبدل صفحهای بهتر است یا پوسته و لوله؟
پاسخ به این سوال به شرایط کاربرد بستگی دارد. مبدل صفحهای راندمان بالاتری دارد اما مبدل پوسته و لوله برای فشار و دمای بالا مناسبتر است.
مبدل حرارتی استیل یا مسی؟
مبدل استیل برای سیالات خورنده و شرایط سخت صنعتی مناسب است، در حالی که مبدل مسی به دلیل انتقال حرارت بهتر در سیستمهای گرمایشی رایجتر است.
مهمترین عامل خرابی مبدل چیست؟
رسوبگذاری، خوردگی و عدم سرویس دورهای از مهمترین عوامل خرابی مبدلهای حرارتی به شمار میروند.
