فلومتر چیست و چه کاربردی دارد؟

برای پاسخ به این پرسش که فلومتر چیست، باید ابتدا به نقش حیاتی آن در اندازه‌گیری حجم یا دبی سیالات اشاره کرد. فلومتر (Flowmeter) ابزاری دقیق برای اندازه‌گیری میزان جریان مایعات یا گازها در خطوط لوله است. این دستگاه اطلاعات ارزشمندی درباره مقدار جریان عبوری در اختیار اپراتور یا سیستم‌های کنترلی قرار می‌دهد تا تصمیم‌گیری‌های دقیق‌تری در فرآیندها انجام شود. استفاده از فلومتر باعث افزایش بهره‌وری، کاهش هزینه‌های انرژی و بهبود کیفیت محصولات در صنایع مختلف می‌شود. با توجه به اینکه فلومترها در مدل‌ها و تکنولوژی‌های متنوعی تولید می‌شوند، می‌توان از آن‌ها در شرایط مختلف عملیاتی استفاده کرد؛ از تصفیه‌خانه‌ها گرفته تا پالایشگاه‌ها، کارخانه‌های داروسازی و تاسیسات آب و فاضلاب.

تعریف فلومتر به زبان ساده

اگر بخواهیم خیلی توضیح دهیم که فلومتر چیست، می‌توان آن را دستگاهی دانست که جریان یک مایع یا گاز را اندازه‌گیری می‌کند. فرض کنید شلنگ آبی در حال آبیاری یک باغ است؛ فلومتر در واقع همان ابزاری است که به شما می‌گوید در هر دقیقه چند لیتر آب از شلنگ عبور می‌کند. فلومترها ممکن است بر اساس حجم، سرعت یا جرم، جریان را اندازه‌گیری کنند و به صورت دیجیتال یا مکانیکی طراحی شوند. این ابزار نه‌تنها در صنایع، بلکه در برخی سیستم‌های خانگی و پزشکی نیز کاربرد دارد.

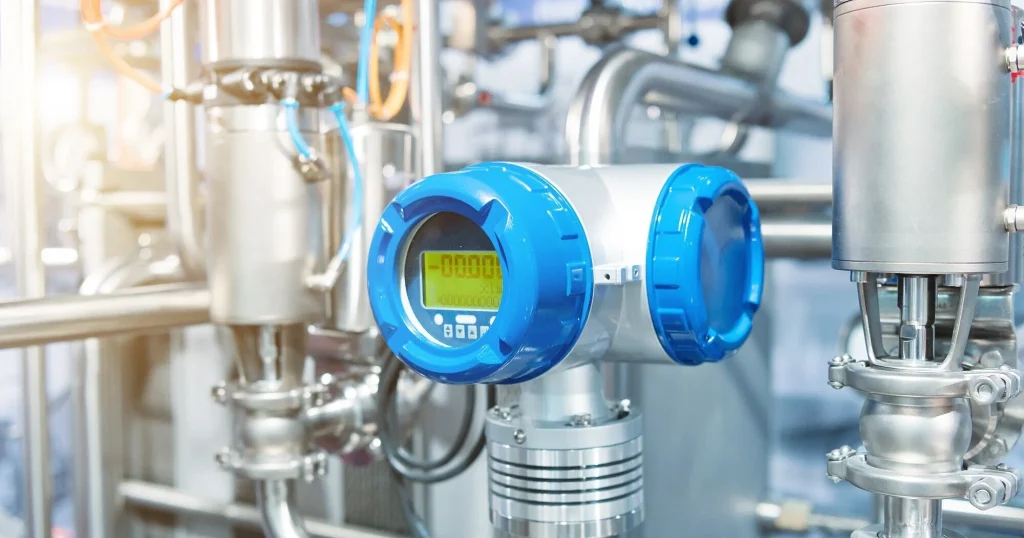

نقش فلومتر در صنایع مختلف (نفت، گاز، دارویی، تصفیه‌خانه‌ها و…)

فلومترها به دلیل دقت بالا و قابلیت‌های متنوع، نقش بسیار مهمی در صنایع مختلف ایفا می‌کنند. در واقع بدون استفاده از فلومتر، کنترل دقیق بر مصرف و جریان سیالات در بسیاری از فرآیندهای صنعتی امکان‌پذیر نخواهد بود. در ادامه به بررسی مهم‌ترین کاربردهای فلومتر در صنایع مختلف می‌پردازیم.

• صنعت نفت و گاز: فلومترها در پالایشگاه‌ها و خطوط انتقال نفت و گاز، برای اندازه‌گیری دقیق حجم نفت خام، گاز طبیعی و محصولات جانبی به کار می‌روند. این اطلاعات در مدیریت عملیات، کنترل نشتی و محاسبات مالی بسیار حیاتی است.

• صنایع دارویی: در تولید داروها، رعایت دقت بالا در جریان مواد شیمیایی بسیار مهم است. فلومترها در فرآیند ترکیب مواد و انتقال محلول‌ها نقش کلیدی دارند تا میزان دقیق مواد رعایت شود و کیفیت محصول نهایی تضمین گردد.

• تصفیه‌خانه‌های آب و فاضلاب: در این بخش، فلومتر برای کنترل دبی ورودی و خروجی آب، تعیین نرخ تزریق مواد شیمیایی و بررسی عملکرد پمپ‌ها استفاده می‌شود. این دستگاه در کنار تجهیزاتی مانند پرشر وسل‌ کمک می‌کند فرآیندهای انواع روش های تصفیه آب به درستی انجام گیرد.

• صنایع غذایی و نوشیدنی: فلومترها برای اندازه‌گیری دقیق جریان مایعات مانند شیر، نوشابه، آبمیوه و مواد افزودنی در خطوط تولید به کار می‌روند تا یکنواختی ترکیب و بهداشت رعایت شود.

• صنعت انرژی و نیروگاه‌ها: در نیروگاه‌ها، فلومتر نقش مهمی در مدیریت مصرف سوخت، آب، بخار و سایر سیالات دارد و باعث افزایش بهره‌وری و کنترل بهتر فرآیندها می‌شود.

فلومتر چگونه کار می‌کند؟

برای اینکه بفهمیم فلومتر چیست و چگونه کار می‌کند، باید بدانیم که این دستگاه با اندازه‌گیری سرعت جریان و ضرب آن در سطح مقطع لوله، میزان عبور سیال را محاسبه می‌کند. برخی فلومترها بر اساس فشار، برخی بر اساس اختلاف دما و برخی دیگر با استفاده از میدان مغناطیسی یا ارتعاشات صوتی کار می‌کنند. اطلاعات به‌دست‌آمده از این اندازه‌گیری‌ها به صورت دیجیتال یا آنالوگ به سیستم کنترلی منتقل می‌شود و از آن برای تنظیم پمپ‌ها، شیرها یا فرآیندهای دیگر استفاده می‌گردد. اساس عملکرد هر فلومتر به نوع و فناوری ساخت آن بستگی دارد، اما هدف همه آن‌ها یک چیز است: اندازه‌گیری دقیق جریان سیال.

نحوه اندازه گیری دبی حجمی و جرمی

یکی از مفاهیم مهم برای درک نحوه عملکرد فلومتر، شناخت تفاوت بین دبی حجمی و دبی جرمی است. فلومترهایی که دبی حجمی (Volume Flow Rate) را اندازه‌گیری می‌کنند، میزان حجم سیال عبوری از یک نقطه مشخص در واحد زمان را محاسبه می‌کنند؛ مثلا چند لیتر در دقیقه. این نوع اندازه‌گیری برای سیالاتی که چگالی ثابتی دارند، بسیار مناسب است. اما در مواردی که چگالی سیال ممکن است تغییر کند (مثلا با تغییر دما یا فشار)، فلومترهای جرمی (Mass Flow Meters) مورد استفاده قرار می‌گیرند. این مدل‌ها مستقیما جرم عبوری در واحد زمان (مانند کیلوگرم بر ساعت) را اندازه‌گیری می‌کنند و دقت بالاتری در شرایط متغیر دارند.

تفاوت دقت در مدل های مختلف

یکی از عوامل مهم در انتخاب فلومتر، میزان دقت آن است که بسته به نوع و فناوری ساخت متفاوت است. فلومترهای مکانیکی مانند انواع توربینی دقت خوبی در شرایط پایدار دارند ولی ممکن است در برابر نوسانات جریان یا آلودگی سیال، دچار خطا شوند. فلومترهای مغناطیسی و التراسونیک معمولا دقت بیشتری دارند و برای سیالات رسانا یا کاربردهای بهداشتی گزینه‌های مناسبی هستند. فلومترهای جرمی کورلیس نیز جزو دقیق‌ترین مدل‌ها هستند که در صنایع حساس مانند داروسازی یا صنایع غذایی کاربرد دارند.

انواع فلومتر از نظر تکنولوژی

در این بخش، بررسی می‌کنیم که فناوری به کار رفته در ساخت انواع فلومتر چیست. فلومترها بر اساس فناوری‌های مختلفی طراحی می‌شوند که هر کدام برای شرایط خاص و نوع سیال خاصی مناسب‌اند. این تکنولوژی‌ها شامل فلومترهای مکانیکی مانند توربینی، فلومترهای الکترومغناطیسی، فلومترهای التراسونیک، فلومترهای جرمی یا کوریولیس و همچنین فلومترهای ورتکس می‌شوند. هر یک از این مدل‌ها با روش خاص خود جریان سیال را اندازه‌گیری می‌کنند و بسته به نیاز صنعت و شرایط محیطی انتخاب می‌شوند.

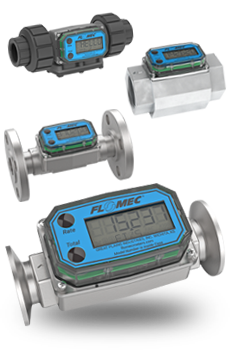

فلومتر توربینی

فلومتر توربینی یکی از رایج‌ترین انواع فلومترها است که در آن جریان سیال باعث چرخش پره‌های داخلی می‌شود. سرعت چرخش پره‌ها با سرعت جریان رابطه مستقیم دارد و از طریق سنسورهای مکانیکی یا نوری، تعداد چرخش‌ها به جریان حجمی تبدیل می‌شود. این فلومترها دقت مناسبی دارند و برای سیالات تمیز و غیرخورنده کاربرد زیادی دارند، اما در برابر آلودگی و ذرات معلق حساس هستند و نیاز به نگهداری منظم دارند.

فلومتر مغناطیسی (مگنتیک)

فلومتر مغناطیسی یا مگنتیک از اصل القای الکترومغناطیسی برای اندازه‌گیری جریان سیالات رسانا استفاده می‌کند. این نوع فلومتر هیچ قطعه متحرکی ندارد و جریان با عبور سیال از میدان مغناطیسی ایجاد شده در لوله، اندازه‌گیری می‌شود. فلومتر مغناطیسی برای سیالات کثیف، خورنده و حتی فاضلاب بسیار مناسب است و دقت بالایی دارد. به دلیل عدم تماس مستقیم با قسمت‌های متحرک، عمر بالایی دارد و نگهداری آن آسان است.

فلومتر التراسونیک

فلومتر التراسونیک با ارسال امواج صوتی با فرکانس بالا و اندازه‌گیری زمان عبور این امواج از داخل سیال، سرعت جریان را محاسبه می‌کند. این فلومترها معمولا به دو صورت انتقال‌دهنده موج و دریافت‌کننده روی لوله نصب می‌شوند و کاملا غیرتهاجمی هستند؛ یعنی بدون نیاز به برش یا وارد کردن قطعات به داخل لوله کار می‌کنند. این ویژگی باعث می‌شود در سیستم‌های حساس یا سیالات خاص که نباید آلوده شوند، کاربرد فراوانی داشته باشند.

فلومتر جرمی (کوریولیس)

فلومتر جرمی یا کوریولیس یکی از دقیق‌ترین نوع فلومترها است که به صورت مستقیم جرم سیال عبوری را اندازه‌گیری می‌کند. در این دستگاه، لوله‌های متحرکی وجود دارد که با عبور سیال به ارتعاش درمی‌آیند و بر اساس تغییرات ارتعاش ناشی از نیروی کوریولیس، جرم جریان محاسبه می‌شود. این فلومترها در صنایعی مانند داروسازی، نفت و گاز و صنایع غذایی که دقت بالا و اندازه‌گیری جرم مهم است، کاربرد فراوان دارند.

فلومتر ورتکس

فلومتر ورتکس بر اساس ایجاد گردابه‌هایی (ورتکس‌ها) توسط یک مانع داخل جریان کار می‌کند. وقتی سیال از کنار این مانع عبور می‌کند، ورتکس‌های منظمی پشت آن تشکیل می‌شود که تعداد این گردابه‌ها با سرعت جریان رابطه مستقیم دارد. سنسورهای مخصوص این ورتکس‌ها را شناسایی و تعداد آن‌ها را به مقدار جریان تبدیل می‌کنند. فلومتر ورتکس به دلیل ساختار ساده و دقت مناسب در اندازه‌گیری جریان مایعات و گازها در صنایع مختلف کاربرد دارد.

راهنمای انتخاب فلومتر مناسب

پس از آشنایی با انواع فلومتر، احتمالا می‌پرسید که فلومتر مناسب برای هر کاربرد چیست. برای رسیدن به پاسخ این سوال باید عوامل موثر مانند نوع سیال، دما، فشار، دقت مورد نیاز و شرایط محیطی را در نظر گرفت تا بهترین گزینه با عملکرد بهینه و دوام بالا انتخاب شود.

معیارهای مهم (دقت، ویسکوزیته، دمای سیال، نوع لوله)

برای انتخاب یک فلومتر ایده‌آل باید چند معیار کلیدی را مد نظر داشت که هرکدام نقش مهمی در عملکرد صحیح و دقیق دستگاه دارند. در ادامه توضیح می‌دهیم که معیارهای مهم در انتخاب فلومتر چیست:

• دقت: میزان خطای مجاز در اندازه‌گیری جریان است که بسته به کاربرد صنعتی می‌تواند متفاوت باشد. در برخی صنایع مانند داروسازی دقت بالا حیاتی است، ولی در برخی کاربردهای عمومی ممکن است دقت متوسط کافی باشد.
• ویسکوزیته سیال: غلظت و ویسکوزیته سیال تاثیر زیادی روی عملکرد فلومتر دارد. فلومترهایی که برای سیالات رقیق طراحی شده‌اند ممکن است در سیالات غلیظ یا ویسکوز دچار خطا شوند.
• دمای سیال: محدوده دمایی که فلومتر می‌تواند در آن کار کند اهمیت بالایی دارد، چرا که دمای بالا یا پایین ممکن است به قطعات داخلی دستگاه آسیب بزند یا دقت اندازه‌گیری را کاهش دهد.
• نوع لوله: جنس، قطر و جنس داخلی لوله نیز در انتخاب فلومتر موثر است، زیرا برخی مدل‌ها نیازمند مواد خاص یا شرایط نصب ویژه‌ای هستند تا عملکرد صحیح داشته باشند.

تفاوت فلومتر با فلوسوئیچ و فلورگلاتور

کاربران زیادی هنگام انتخاب تجهیزات اندازه گیری جریان، این سه ابزار رو با هم اشتباه می‌گیرن. در این بخش تفاوت اون ها رو روشن می‌کنیم:

فلومتر (Flowmeter)

ابزاری برای اندازه گیری دقیق دبی سیال (مقدار عبوری در واحد زمان). داده ها می‌تونن دیجیتال یا آنالوگ باشن و برای کنترل، مانیتورینگ یا اندازه گیری استفاده می‌شن.

فلوسوئیچ (Flow Switch)

سنسور قطع و وصل جریان. زمانی که جریان از یک حد خاص بیشتر یا کمتر بشه، فلوسوئیچ سیگنال می‌ده. بیشتر در سیستم های ایمنی یا هشداردهی استفاده می‌شه، نه برای اندازه گیری.

فلورگلاتور (Flow Regulator)

تنظیم کننده جریان. این ابزار دبی رو ثابت نگه می‌داره تا از نوسان جریان جلوگیری کنه، بدون اینکه داده ای ارائه بده.

ویژگی	فلومتر	فلوسوئیچ	فلورگلاتور
کاربرد	اندازه‌گیری	هشدار/کنترل	تنظیم دبی
خروجی	عددی	دیجیتال/خاموش-روشن	فیزیکی/مکانیکی
دقت	بالا	ندارد	ندارد
مصرف رایج	صنعتی، کنترلی	ایمنی، هشدار	پایدارسازی فشار و جریان

قیمت فلومتر و عوامل مؤثر بر آن

قیمت فلومترها تفاوت زیادی دارد و بسته به نوع، دقت، برند و ویژگی های فنی آن مشخص می‌شود. در ادامه مهم ترین عواملی که روی قیمت فلومتر اثر می‌گذارند را بررسی می‌کنیم:

نوع فلومتر

• فلومتر مغناطیسی و التراسونیک معمولاً گران تر از مدل های توربینی یا تابلویی هستند.

• فلومترهای خطی و تابلویی که در پروژه های ساده استفاده می‌شوند، اقتصادی ترند.

محدوده اندازه گیری و دقت

هرچه دبی قابل اندازه گیری بیشتر و دقت بالاتر باشد، قیمت نیز افزایش پیدا می‌کند. فلومترهایی با خروجی دیجیتال یا قابلیت اتصال به سیستم کنترل، قیمت بالاتری دارند.

جنس بدنه و مقاومت شیمیایی

بدنه های استیل ضد زنگ، PVDF یا تفلون (برای سیالات خورنده) نسبت به مدل های پلاستیکی یا ساده قیمت بالاتری دارند.

برند و کشور سازنده

فلومترهای اروپایی و ژاپنی معمولاً از برندهای چینی یا ایرانی گران تر هستند، اما ممکن است از نظر دقت و دوام نیز بهتر باشند.

توصیه‌هایی برای صنایع مختلف

برای انتخاب بهترین فلومتر در صنایع مختلف باید نیازهای خاص هر حوزه را شناخت و با توجه به شرایط، مدل مناسب را برگزید. برخی توصیه‌های کلی عبارتند از:

• صنعت نفت و گاز: استفاده از فلومترهای جرمی یا مغناطیسی با دقت بالا و مقاومت در برابر شرایط سخت محیطی توصیه می‌شود.
• صنایع دارویی و غذایی: فلومترهای التراسونیک و جرمی که بدون تماس مستقیم با سیال کار می‌کنند و دقت بسیار بالایی دارند، مناسب هستند.
• تصفیه‌خانه‌ها و صنعت آب و فاضلاب: فلومترهای مغناطیسی به دلیل مقاومت در برابر سیالات خورنده و کثیف، بهترین گزینه‌اند.
• صنایع عمومی و کشاورزی: فلومترهای توربینی و ورتکس با هزینه کمتر و دقت متوسط، می‌توانند پاسخگوی نیاز این صنایع باشند.

نگهداری و کالیبراسیون فلومترها

برای حفظ عملکرد دقیق و طول عمر مفید فلومترها، نگهداری منظم و کالیبراسیون دقیق اهمیت زیادی دارد. با توجه به نوع فلومتر و شرایط کاری، باید به طور دوره‌ای دستگاه را از نظر عملکرد و سلامت بررسی کرد تا هرگونه خطا یا خرابی به موقع شناسایی و رفع شود. عدم رسیدگی مناسب می‌تواند منجر به کاهش دقت اندازه‌گیری و در نهایت اختلال در فرآیندهای صنعتی یا تصفیه آب شود.

فاصله‌های زمانی مناسب برای سرویس

فواصل زمانی سرویس و نگهداری فلومترها بستگی به نوع دستگاه، شرایط محیطی و میزان استفاده دارد، اما به طور معمول برای فلومترهای صنعتی، بررسی و سرویس حداقل هر 6 ماه یکبار توصیه می‌شود. در محیط‌های حساس یا دارای سیالات خورنده، این بازه زمانی ممکن است کوتاه‌تر باشد تا از انباشته شدن رسوبات و آسیب‌های احتمالی جلوگیری شود.

کالیبراسیون دقیق برای حفظ دقت اندازه‌گیری

کالیبراسیون منظم فلومترها از اهمیت بالایی برخوردار است تا دقت اندازه‌گیری حفظ شده و خطاهای احتمالی کاهش یابد. این فرایند با استفاده از تجهیزات استاندارد و در شرایط کنترل شده انجام می‌شود و معمولا توسط متخصصان فنی صورت می‌گیرد. کالیبراسیون به ویژه در فلومترهای حساس و کاربردهای دقیق مانند صنایع دارویی و تصفیه آب، نقش کلیدی در تضمین کیفیت و صحت داده‌ها دارد.

جمع بندی

در این مقاله بررسی کردیم که فلومتر چیست و نحوه عملکرد، انواع و کاربردهای آن چگونه است. شرکت تصفیه آب خلیج فارس با سال‌ها تجربه در زمینه طراحی و فروش تجهیزات صنعتی و خانگی، از جمله سیستم تصفیه آب صنعتی، پرشر وسل، دوزینگ پمپ و انواع فلومتر، آماده ارائه خدمات تخصصی، محصولات باکیفیت و مشاوره به مشتریان خود است تا بهترین راهکارها را برای بهینه‌سازی مصرف آب و کنترل دقیق جریان سیالات فراهم کند.

پرسش های متداول درباره فلومتر (FAQ)

فلومتر پکیج چیست؟ آیا در این سایت موجود است؟

فلومتر پکیج قطعه ای در پکیج های دیواری برای تشخیص جریان آب است. در فروشگاه تصفیه آب خلیج فارس این نوع فلومتر عرضه نمی‌شود و تمرکز ما بر مدل های صنعتی است.

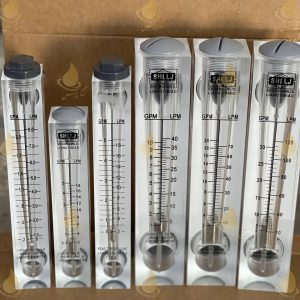

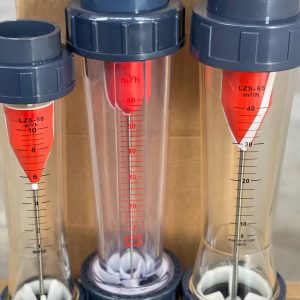

فلومتر خطی و تابلویی چه تفاوتی با سایر مدل ها دارد؟

فلومترهای خطی و تابلویی طراحی ساده تری دارند، برای نصب در تابلو برق یا خطوط مشخص کاربرد دارند و بیشتر برای مشاهده آنی دبی استفاده می‌شوند.

آیا فلومتر دقت کافی برای تزریق شیمیایی دارد؟

بسته به نوع فلومتر و دبی تزریق، بعضی مدل ها مانند مغناطیسی یا دیجیتال دقت بالایی دارند. فلومترهای تابلویی معمولاً برای نظارت بصری به‌کار می‌روند، نه کنترل دقیق تزریق.

فلومتر خراب شود چه علائمی دارد؟

کاهش یا نوسان ناگهانی در نمایش جریان، نمایش صفر دائمی یا نشتی در نقاط اتصال می‌تواند نشانه خرابی باشد. کالیبراسیون مجدد یا تعویض پیشنهاد می‌شود.

تفاوت فلومتر و فلوسوئیچ در چیست؟

فلومتر برای اندازه گیری دقیق جریان طراحی شده، ولی فلوسوئیچ فقط به وجود یا نبود جریان واکنش نشان می‌دهد و داده عددی نمی‌دهد.
